ТЭН для термопота: как его проверить и подключить?

1. Обзор видов

2. Как проверить нагревательный элемент?

3. Подключение

ТЭН – самая ответственная часть термопота, как и любого нагревателя. Периодически, каждые 2-3 года, он выходит из строя. Из статьи вы узнаете, как проверить ТЭН для термопота, как подключить новый хомутовый нагревательный элемент мощностью 750W и другие нагреватели.

Удобно, если горячая вода всегда под рукой. Для этого создан термопот – устройство, напоминающее чайник и термос одновременно. У него 2 задачи:

• нагреть воду до кипения;

• поддерживать температуру в районе 75-95°С.

Такие приборы изготавливают известные фирмы:

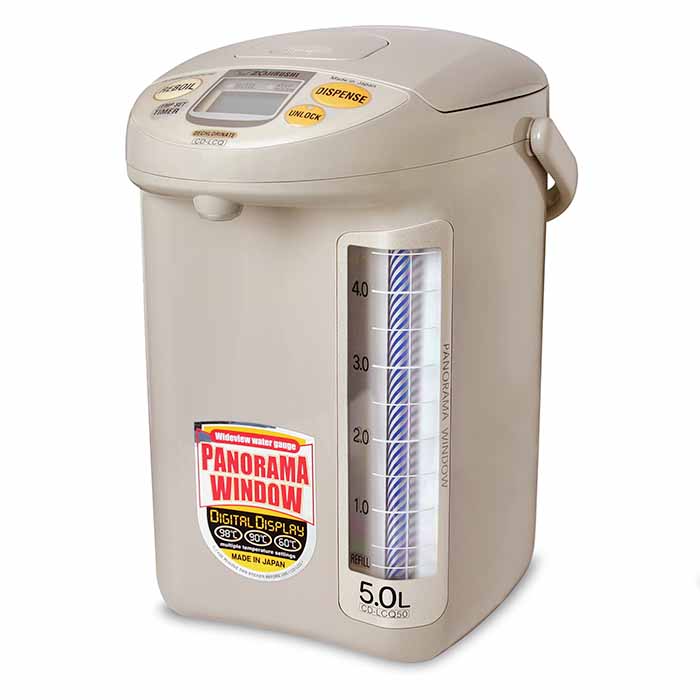

• Zojirushi – дорогие элитные модели;

• «Дельта» – простые и доступные предложения;

• «Хоттер» – устройства среднего уровня.

И множество других. Но конструкции у этих приборов почти одинаковые.

Различается внутренний объем корпуса – от 2,5 до 8 литров. Самые популярные – модели на 5 литров.

Используются разные материалы корпуса:

• жаростойкий пластик;

• стекло;

• металл;

• керамика.

Керамические модели самые компактные и безотказные. А еще экологически чистые. Они нагревают воду за 5-10 секунд. Конечно, это зависит от мощности.

Мощность таких устройств составляет 600-1000 ватт. Чем больше, тем на большее количество человек хватит одного термопота. А вот покупать прибор ради эпизодического использования не стоит – слишком много денег уйдет на электроэнергию.

Зато термопот удобнее, чем электрочайник, ведь он обладает массой дополнительных функций:

• ЖК-дисплей с отображением режимов;

• таймер;

• звуковые уведомления;

• отложенный старт (придете с работы, а вода уже горячая);

• варианты наполнения стакана – полностью или наполовину;

• всевозможные защиты и масса других полезных функций.

А чтобы воду наливать было удобнее, термопоты оснащаются насосами. Дорогие – электрическими, с рабочим напряжением 12 В. Бюджетные – ручной помпой.

Еще один плюс дорогих устройств – сдвоенный нагревательный элемент. Одна часть (мощная) кипятит воду, другая (слабая) лишь поддерживает заданную температуру.

А принципиальных отличий в конструкции нагревателя нет. ТЭН для термопота – это трубчатый электрический нагреватель, внутри которого витками размещена нихромовая проволока. Между проволокой и трубкой проложен слой изоляции (обычно из слюды), благодаря которому устройство не бьется током.

Как видите, конструкция простая, поэтому проверить ее самостоятельно сможет каждый.

Прежде чем разбирать термопот, убедитесь, что неисправен именно ТЭН. Если нагреватель греется долго или выключается слишком рано, проверьте отложения накипи. А выявить поломку нагревателя можно по характерным признакам.

• Термопот не кипятит воду, лампочка нагрева горит.

• Вода нагревается слишком долго. Возможно, сломался ТЭН кипячения, и работает только подогрев.

• Устройство часто включается в режим кипячения. Неисправен ТЭН подогрева.

Важно! Снимайте процесс на камеру, чтобы потом было легче собрать.

1. Отключите термопот от сети, и слейте воду.

2. На днище несколько шурупов. Открутите их.

3. Часть крепежа скрыта пластиковым кольцом. Плоской отверткой уберите кольцо, и выкрутите крепеж.

4. Снимите нижний поддон.

5. Отсоедините шланги от насоса и демонтируйте его. Осторожно, из них может политься вода. Не дайте ей попасть на электронику.

6. Переверните устройство вверх дном – так удобнее. Отодвиньте печатную плату. Работайте осторожно, чтобы не порвать шлейфы и провода.

7. Под платой находится крышка, которая скрывает ТЭН. Обычно ее держат 8 винтов. Открутите их, и снимите крышку.

8. Демонтируйте нагреватель.

Не снимайте ТЭН сразу. Проверьте, хорошо ли к нему подключены провода. Иногда решить проблему проще, чем кажется.

Эта инструкция подходит для большинства моделей. А если возникли трудности, то не рискуйте, и обратитесь к профессионалам.

Основная цель проверки – мультиметром замерить сопротивление ТЭНа. Предварительно его можно рассчитать, пользуясь известными формулами.

Допустим, паспортная мощность термопота – 900W. Рабочее напряжение в сети – 220V. Тогда сила тока составит:

900W / 220V = 4,1 Ампер.

Теперь рассчитайте сопротивление:

220V / 4,1А = 53,7 Ом.

Для ТЭНа мощностью 2 кВт сопротивление должно составлять 24 Ома.

По таким формулам рассчитывается любой нагреватель – и хомутовый, и ленточный, и другие.

Чтобы проверка была полной, обратите внимание на диод малой мощности, через который питается слабая часть нагревателя. Он вдвое снижает рабочее напряжение. Прозвоните его тестером. Ток должен идти только в одном направлении, а в другом – бесконечное сопротивление.

Чтобы прозвонить любой нагреватель, действуйте в такой последовательности.

• Поставьте мультиметр на замер минимального сопротивления. Затем коснитесь одной клеммой мультиметра корпуса, а другой – по очереди каждого из выводов. Сопротивление должно быть бесконечным.

• Дальше увеличьте предел измерений, и проведите операцию повторно. Результат должен быть таким же. Если сопротивление равно бесконечности, значит, замыкания на корпус нет, и устройство можно проверять дальше.

Постепенно наращивать диапазон измерений нужно для того, чтобы при возможном замыкании не сгорел мультиметр. Если вы уверены в приборе, ставьте предел измерений на МОм сразу.

Дальше замерьте сопротивление между контактами ТЭНа. Оно должно примерно совпадать с расчетными данными.

Если сопротивление сильно меньше расчетного, то это короткое замыкание, а если оно бесконечное, то перегорела нагревательная спираль. В таких случаях нужен ремонт.

Сломанный ТЭН можно «оживить», если его разобрать и механически соединить витки спирали. Но это тонкая и сложная работа, не каждый мастер возьмется. А самостоятельно сделать почти нереально, ведь электроизоляция внутри трубки очень хрупкая. Поэтому сломанный нагреватель проще заменить. Тем более он стоит недорого – самый распространенный хомутовый ТЭН мощностью 750W магазины предлагают за 500-600 рублей.

Схема работ по сборке такая же, как и при разборке, только в обратном порядке. А чтобы не возникало неполадок, воспользуйтесь советами специалистов.

• Хомутовый ТЭН должен плотно прилегать к внутреннему резервуару термопота.

• Винты крепления ТЭНа, платы и остального нужно затягивать равномерно. Если их несколько, то закручивайте противоположные по диагонали шурупы.

• Перед включением устройства после ремонта измерьте его сопротивление. Для этого щупы мультиметра приложите к выводам вилки. Сопротивление термопота должно быть больше, чем у ТЭНа. Желательно убедиться, что нет замыкания на корпус. Если все хорошо, смело включайте прибор в розетку. Так хотя бы не будет короткого замыкания.

• Сразу после замены нагревателя термопот желательно подключить через ваттметр, чтобы замерить потребляемую мощность. В идеале она должна совпадать с заявленной.

• Когда вода кипятится, откройте крышку и посмотрите, насколько прогрев равномерный. Это можно заметить по пузырькам пара, они должны появляться равномерно или кольцом.

• Проверьте режимы работы термопота.

И напоследок, не допускайте появления «лишних» деталей.
