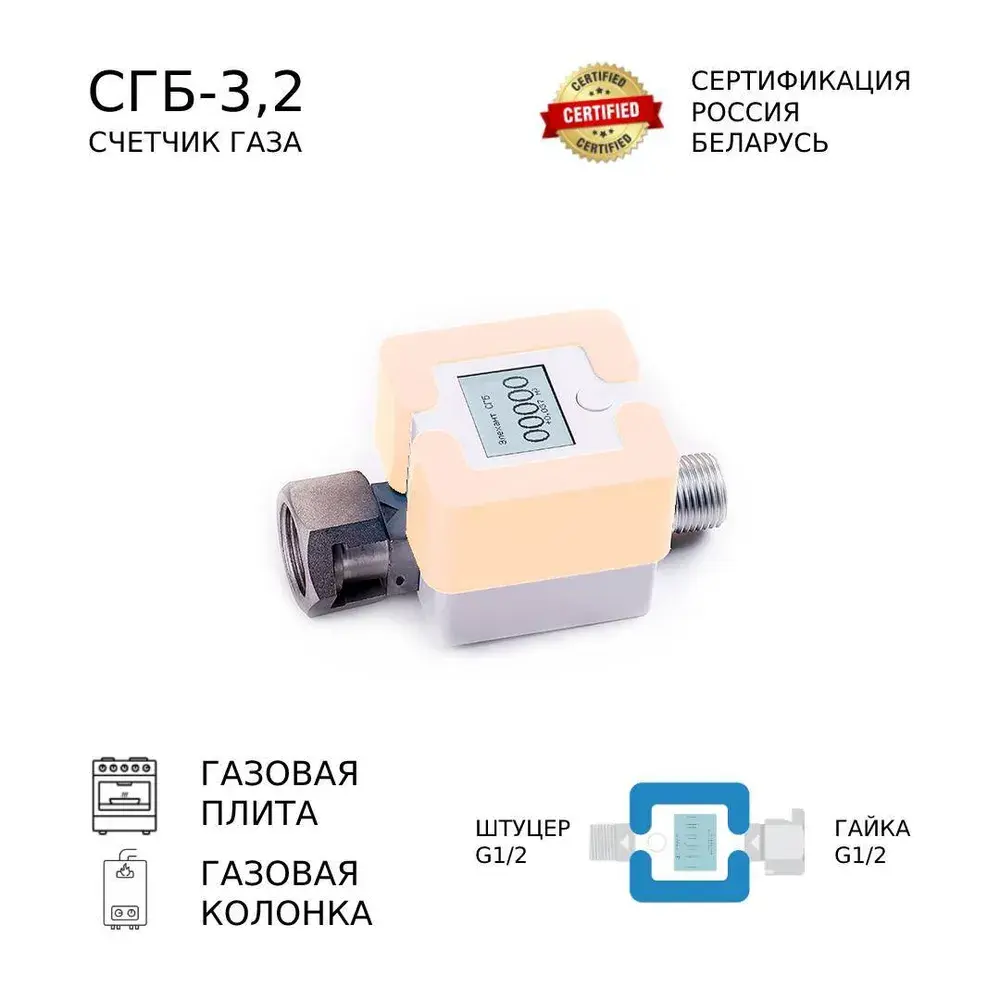

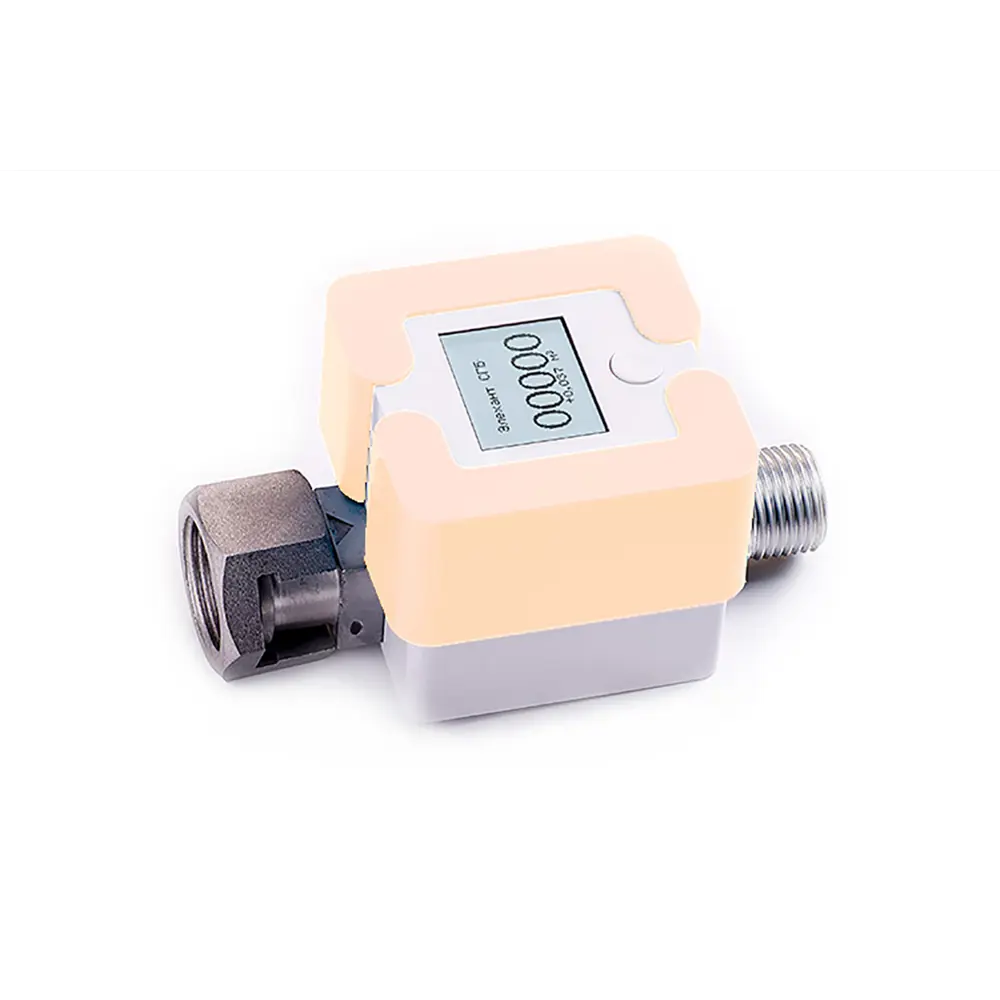

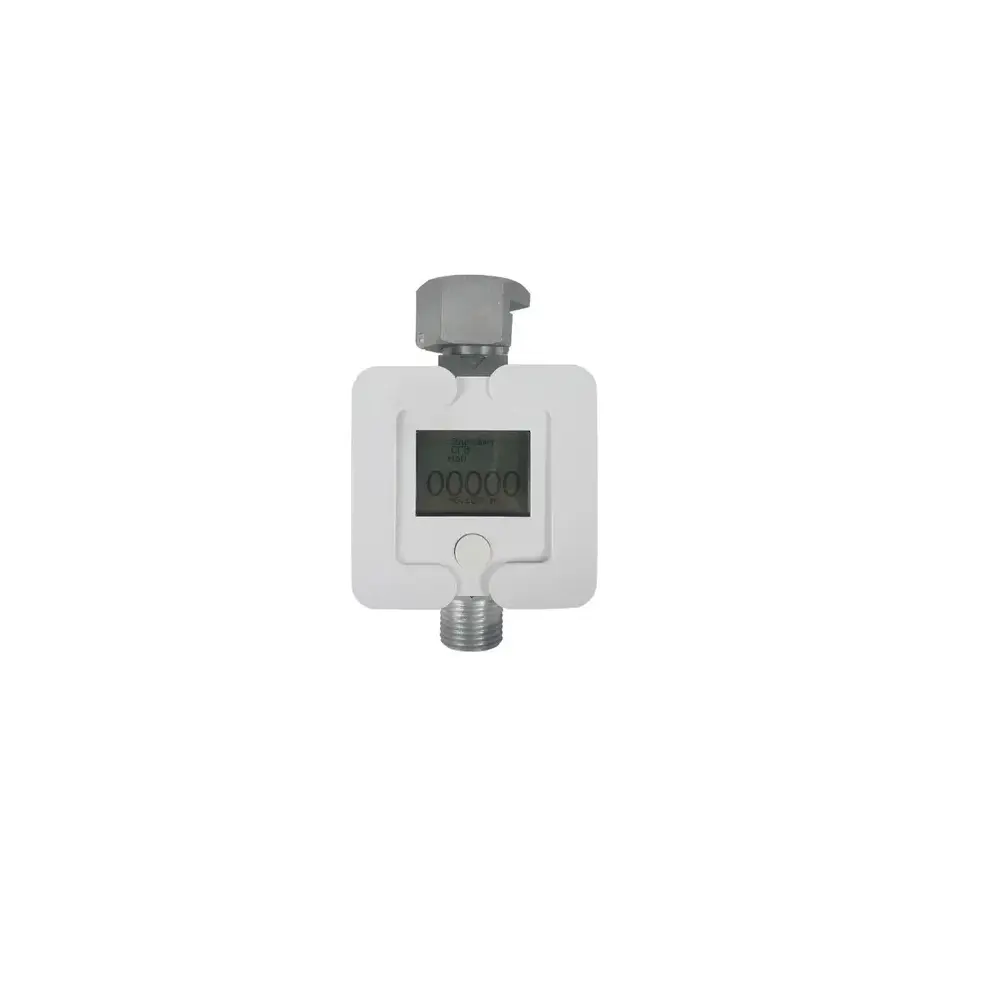

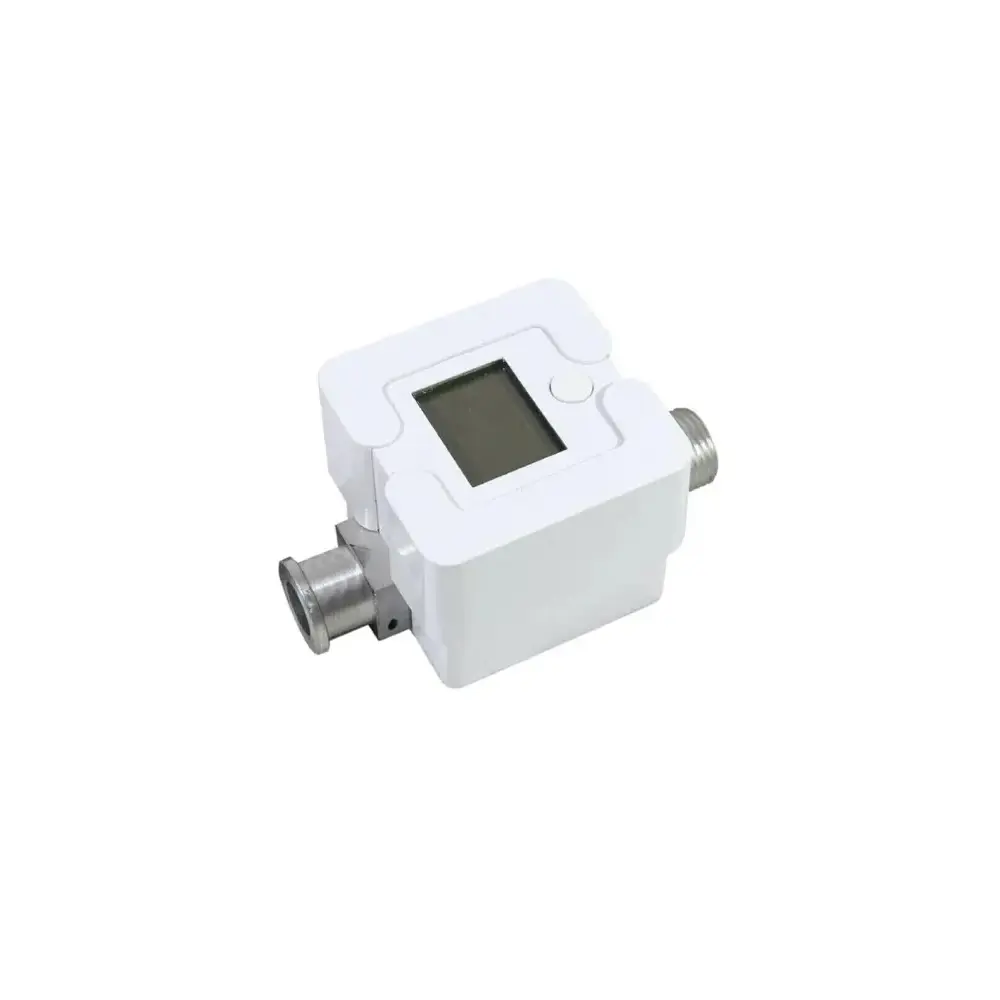

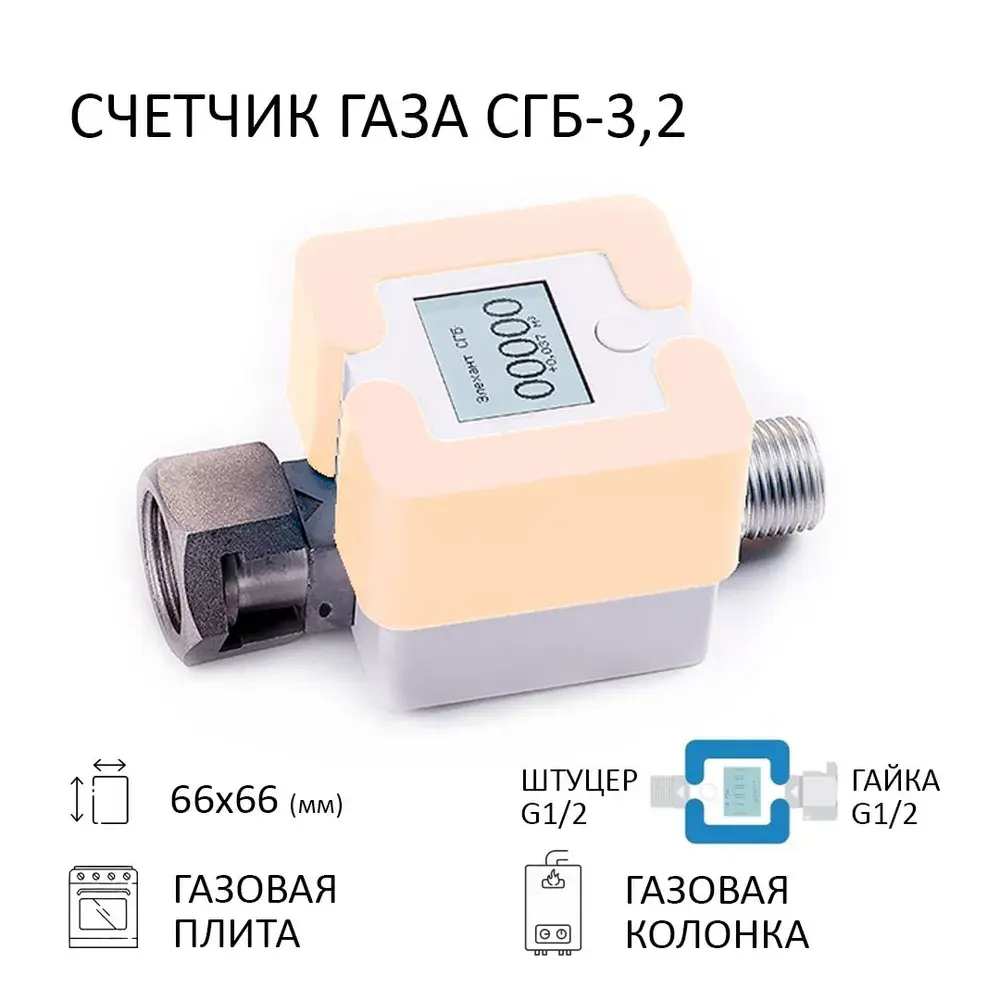

Счетчики газа бытовые СГБ-3,2 предназначены для измерения объёма сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-2014 при учете потребления газа индивидуальными потребителями. Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа. Счетчики состоят из следующих основных узлов: - корпус с расположенным в нём струйным генератором, пьезоэлементом и входными и выходными присоединительными патрубками; - электронный блок; - элемент питания; - две белые пластиковые накладки. Счетчики имеют отчетное устройство на жидкокристаллическом индикаторе. Программное обеспечение (далее по тексту – ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. ПО является метрологически значимым и включает в себя: - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющих для них; - программные модули, осуществляющие отображение, хранение и защиту измерительной информации. Идентификационные данные программного обеспечения Идентификационное наименование ПО - Prog40.hex Номер версии (идентификационный номер) ПО - 1.0* (*допускается замена программного обеспечения на более новую версию) Цифровой идентификатор ПО - CRC16:F9AC Все интерфейсы связи счетчиков скрыты под корпусом, который пломбируется при поверке. Уровень защиты ПО от преднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С». Метрологические характеристики Минимальный расход Q min. м3/ч 0,06 Максимальный расход Q max. м3/ч 3,20 Пределы допускаемой относительной погрешности измерения объёма газа, %, в диапазоне расходов: - от Q min до 0,2 Q max включ. - Св. 0,2 Q max до Q max ±2,5 ±1,5 Пределы допускаемой абсолютной погрешности измерения температуры газа в диапазоне температур от -10 до +50 °С, °С - Емкость отсчетного устройства, м3, не менее 99999,999 Цена деления отсчетного устройства, м3, не менее 0,001 Основные технические характеристики Диаметр условного прохода, мм 15 Потеря давления при Q max, кПа, не более 2,0 Степень защиты по ГОСТ 14254-2015 IP50 Напряжение питания, В 3,6 Габаритные параметры, мм, не более: - высота - длина - ширина 55 110 66 Масса, кг, не более 0,3 Средний срок службы, лет 24 Средняя наработка на отказ, ч 120000 Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа От -10 до +50 От 30 до 80 От 84,0 до 106,7
