Georadar wireless multifrequenza 200/400/800MHz NOVATEST мониторинг и сбор данных, горные породы & ARCH-00111026

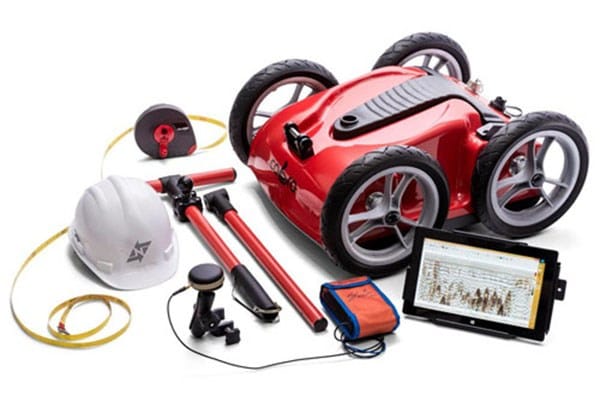

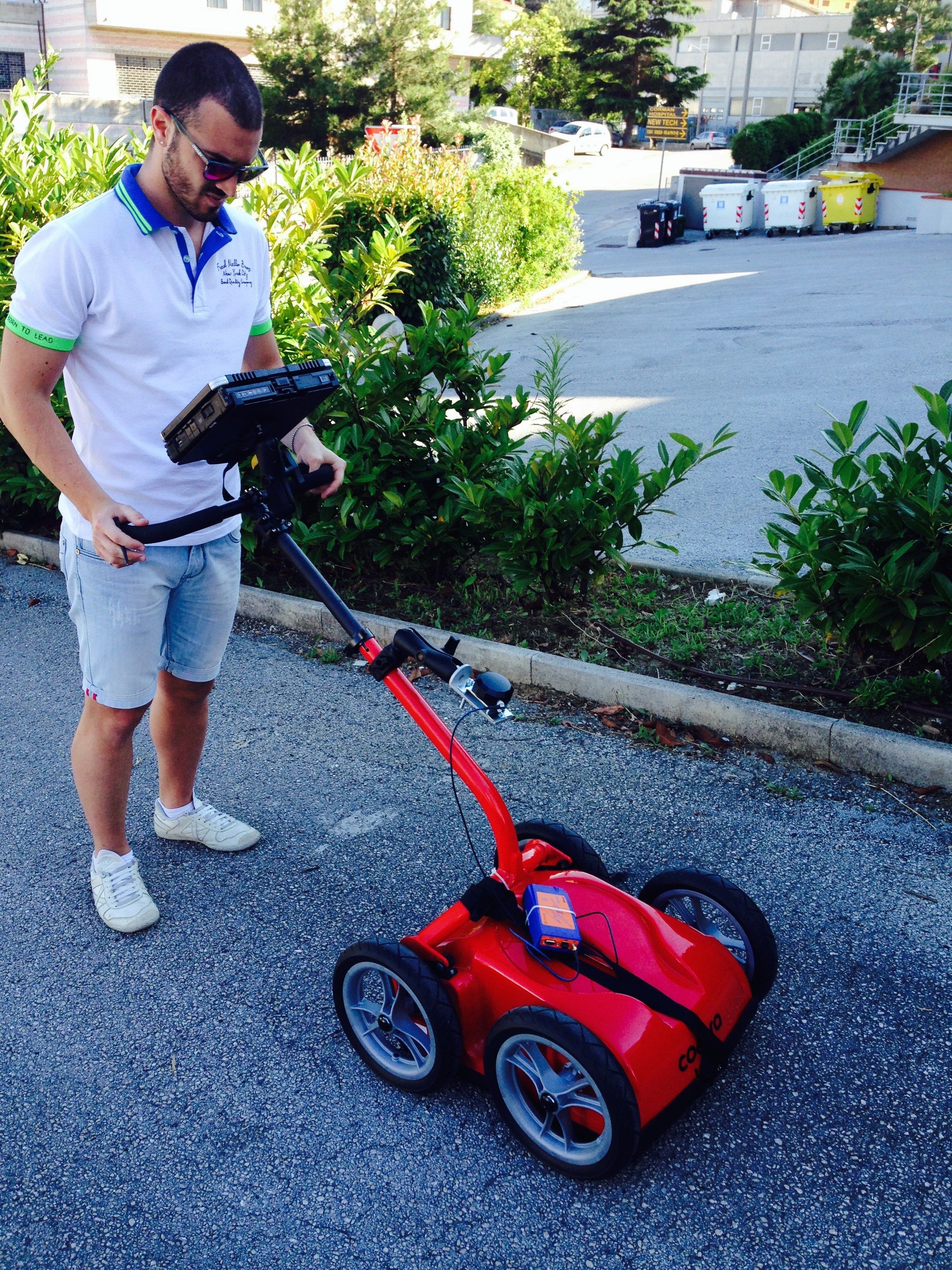

Комплект GPR Cobra CBD RTS kit-это усовершенствованная система georadar, предназначенная для беспроводного сбора геофизических данных в реальном времени. Он включает в себя беспроводную антенну Cobra CBD GPR, программное обеспечение для постобработки и предлагает рабочие частоты 250, 450 и 800 МГц с рабочим диапазоном от 50 до 1500 МГц.
Этот широкий диапазон частот позволяет адаптироваться к различным подземным условиям, обеспечивая высокое пространственное разрешение и адекватное проникновение. Система предназначена для сбора сотен тысяч импульсных отражений в секунду, что облегчает идентификацию подземных объектов.

Основные характеристики RTS COBRA CBD GPR kit:

• рабочие частоты: 250, 450 и 800 МГц.
• Рабочая полоса: 50-1500 МГц.
• Беспроводной сбор данных в режиме реального времени.
• Антенна Cobra CBD: предназначена для эффективного сбора геофизических данных.
• Программное обеспечение для постобработки включено для расширенного анализа данных.
• Высокое пространственное разрешение и переменное проникновение: благодаря возможности выбора частоты, наиболее подходящей для подземных условий.

Технические характеристики

• встроенная технология выборки в реальном времени RTS: встроенная система GPR с 3 экранированными антеннами Tx и Rx и одновременным отображением поверхностных и глубоких линз.
• Работа WiFi
• PRF: 50-350 кГц
• сумма (укладка): -65 536 сканирований или +48 дБ SNR (отношение сигнал / шум)
• частота сканирования: до 2500 сканирований / с
• образцы / сканирование:
• 512-8192 динамический диапазон: 24-32 всего бит: 144 дБ+48 дБ
• диапазон времени (TWT): 18 – 2048 НС в режиме Advanced Setup, 50-2000 НС в режиме Smart Setup
• тип антенны: проприетарные сегментированные круглые диполи-бабочки, CBD, установленные на полукругах
• антенны Cobra CBD: 3 многочастотные антенны 250/450/800 МГц с рабочим диапазоном от 50 до 1500 МГц при -10 дБ.
• Уникальные особенности: смешанные частоты от всех 3 антенн дают линейную зависимость от скорости (метод fλ)
• выход передатчика: 75 в
• усиление приемника: 15 дБ
• точки/ уровни усиления: 2 – 10 точек усиления. 0-168 уровней усиления в дБ
• встроенная литий-ионная батарея мощностью 97 Втч с продолжительностью работы до 14 часов
• программное обеспечение для сбора данных DAQ (Cobra DAQ)
• формат данных: геофизический формат данных GPR-стандарт SEGY (.sgy). Формат NMEA (GPS)
• фильтры данных: все выключены (по умолчанию), предустановленный цифровой полосовой фильтр, укладка, удаление фона
• хранение данных: необработанные данные с сохраненными уровнями усиления, фильтры и местоположения GPS для всех сканирований
• после обработки: Prism 2 с модулем экспорта 3D

эксплуатационные характеристики

• Размеры (Д х Ш х в): 47 х 39 х 17 см (модель дрона), 60 х 52 х 29 см (стандартная модель)
• вес: (модель дрона) 5 кг, (Стандартная модель) 14 кг, включая тележку с 4 колесами
• потребляемая мощность: 7,2 Втч. (+12 часов безотказной работы между зарядками)
• температура: от -20°C до 60°C температура в помещении
• рабочие платформы: бортовой, высокоскоростной воздушный и наземный
• режим работы: ручной (свободное время/круг), расстояние (колесо датчика для обнаружения), GPS, GPS + колесо.

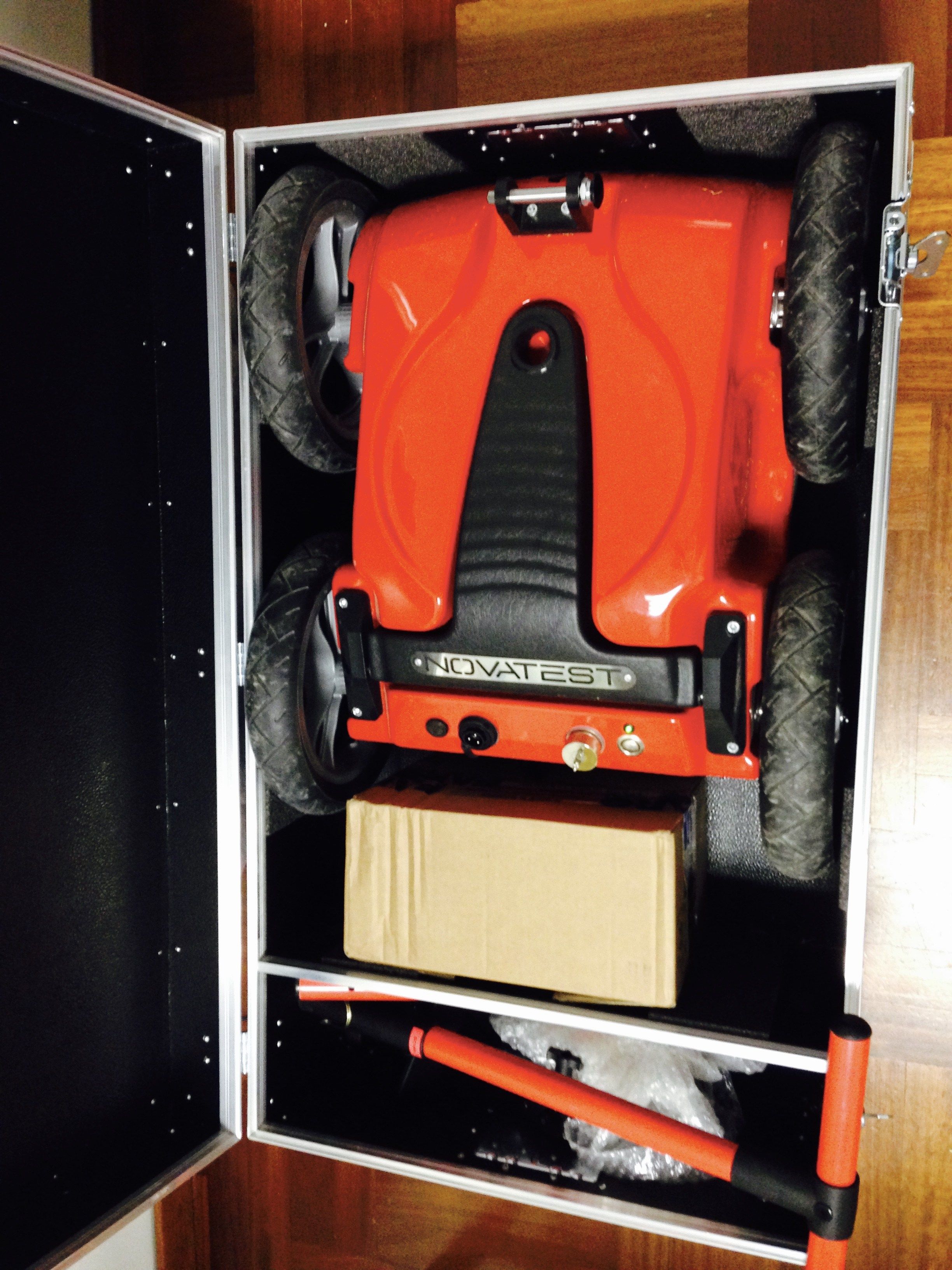

Аксессуары

• антенны Cobra CBD: 3 многочастотные антенны со встроенной литий - ионной
• батареей блок управления / ПК: прочный планшет, IP65-68 с включенным
• программным обеспечением программное обеспечение для сбора данных DAQ (Cobra DAQ)
• постобработка Prism 2 с модулем экспорта
• USB 3D с программным обеспечением для сбора данных / постобработки/ ручная
• поддержка CU над GPR / антенной. 4 кронштейны для дрона
• внешний источник питания / зарядное устройство, разъемы Ethernet RJ / 45
• внешнее зарядное устройство Mascot 2241
• бумажное руководство по эксплуатации. USB-диск Cobra

дополнительные аксессуары:

• комплект двойной тележки и лебедка. Двухфункциональная система для установки антенн на стандартную 50-миллиметровую буксирную балку или лебедку, установленную перед автомобилем / квадроциклом (без лебедки)
• интеллектуальная тележка. Специально сконструированная складная тележка для вышеуказанных двойных систем / антенн GPR при использовании в наземных исследованиях. Прочный ПК / CU, установленный на тележке с включенным тактическим креплением и регулируемым зажимом RAM
• комплект для пересеченной местности: слинг для переноски PC SACCI Hook, Slide, handle
• 3D-программное обеспечение: опциональное 3D-программное обеспечение рекомендуется Geolitix или Wave
