Якорный рельс FISCHER литой ARCH-00149187

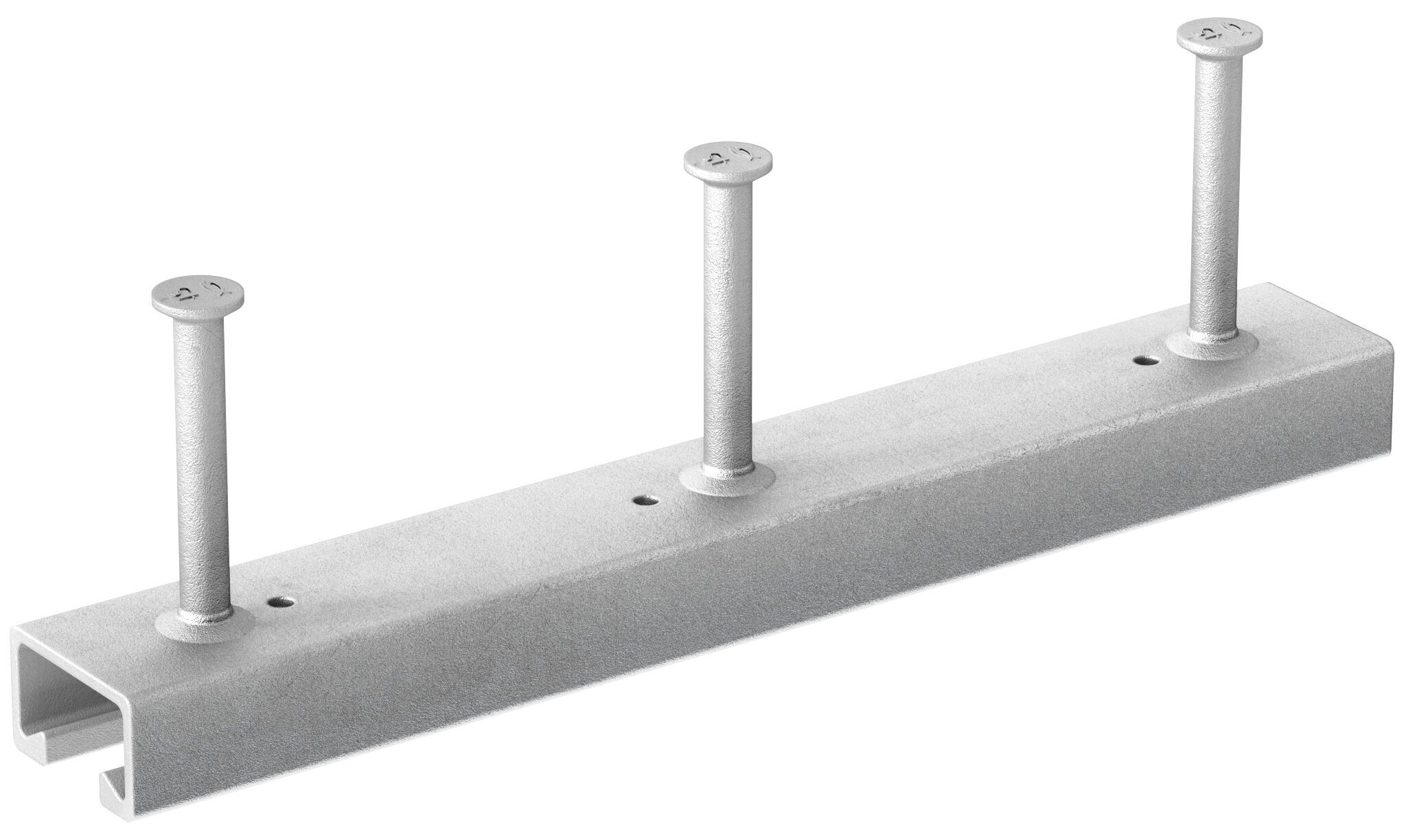

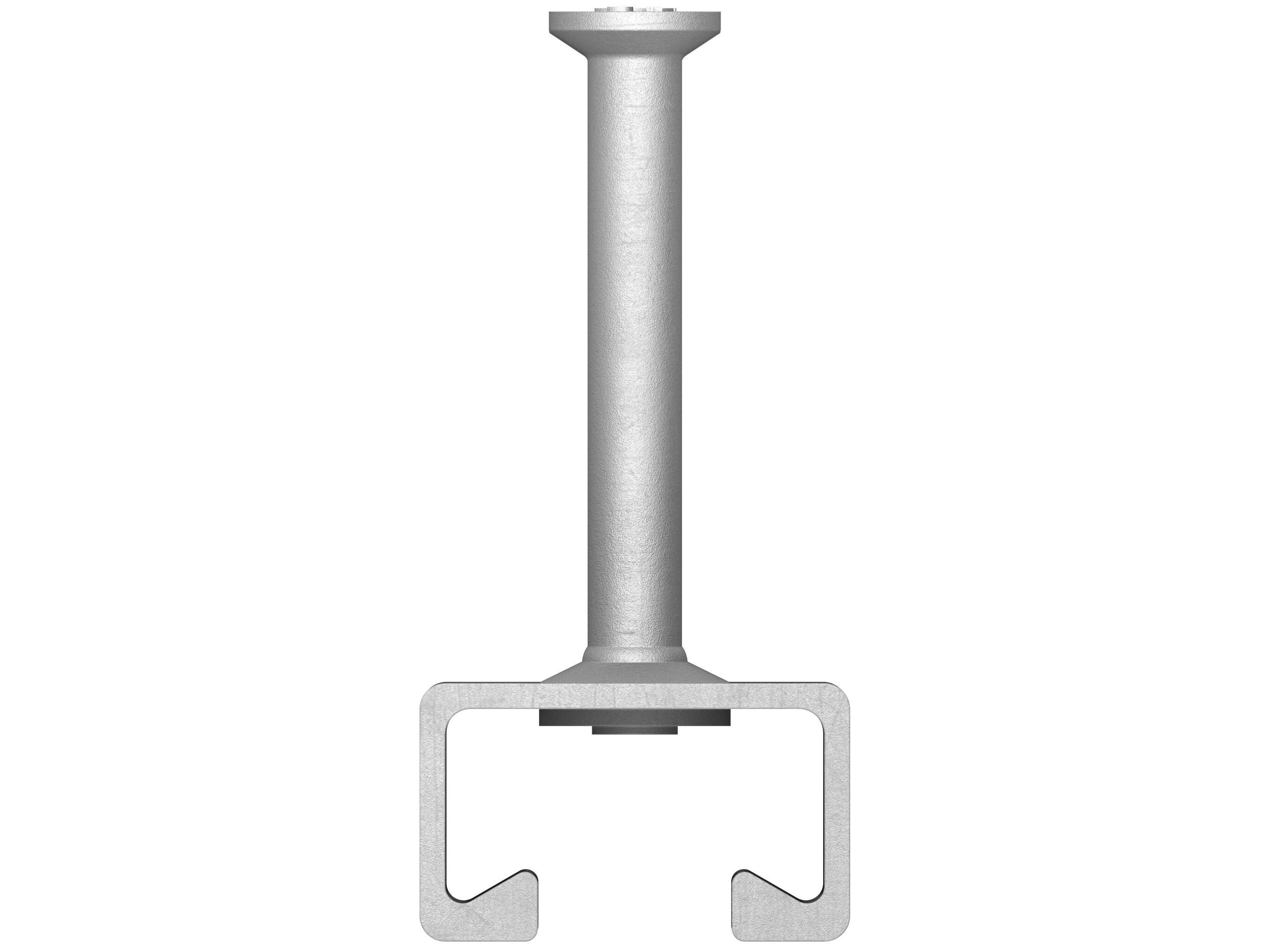

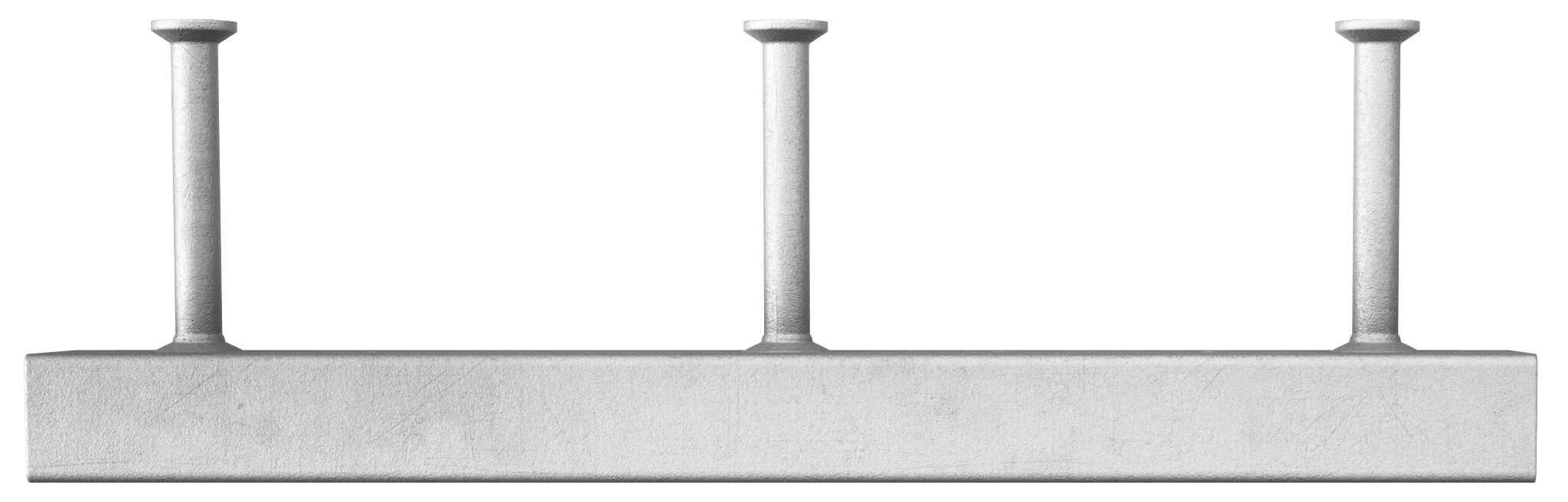

Анкерная направляющая FES-H-P-это версия plus проверенного анкерного канала FES-H. благодаря расширенному штифту эти горячекатаные анкерные направляющие сочетают в себе высокую грузоподъемность, обеспечиваемую кромкой различной толщины, с более высокими нагрузками на бетон, чем стандартная FES-H. гладкая кромка позволяет выбирать между гладкими молотковыми болтами FBC при отсутствии продольных напряжений или использовать болты FBC-N, если необходимо обеспечить прочность даже при напряжениях сдвига, параллельных продольной оси рельса. Это предварительно установленное решение для крепления помогает компенсировать допуски на месте и подходит как для трещин, так и для бетона без трещин. Кроме того, анкерные рельсы fischer предлагают постоянно регулируемое решение для крепления, которое отвечает техническим требованиям самых сложных строительных проектов. Благодаря рельсам Fes-H-P компании fischer проектировщики и монтажники получают выгоду от систем, отвечающих высоким стандартам производительности, долговечности и безопасности.

Преимущества

• горячекатаные анкерные рельсы FES-H-P обеспечивают высокую грузоподъемность и высокую безопасность благодаря кромке различной толщины.
• Высокая грузоподъемность при растяжении и поперечном сдвиге на продольной оси гусеницы. Также подходит для резки нагрузок, параллельных продольной оси рельса, в сочетании с каменными болтами FBC-N.
• увеличенный колышек Plus для лучшей производительности.
• Предварительно установленное крепежное решение, способное компенсировать допуски на месте.
• Подходит для применения в бетоне с трещинами и без трещин.
• Непрерывно регулируемое решение для крепления.

Свойства

• горячекатаный
• Material: 1.0038, 1.0044 в соответствии с EN 10025:2004 или 1.0976, 1.0979 в соответствии с EN 10149:2013
• горячее цинкование ≥ 50μm в соответствии с EN ISO 1461:2022
• сталь класса 8.8

приложения

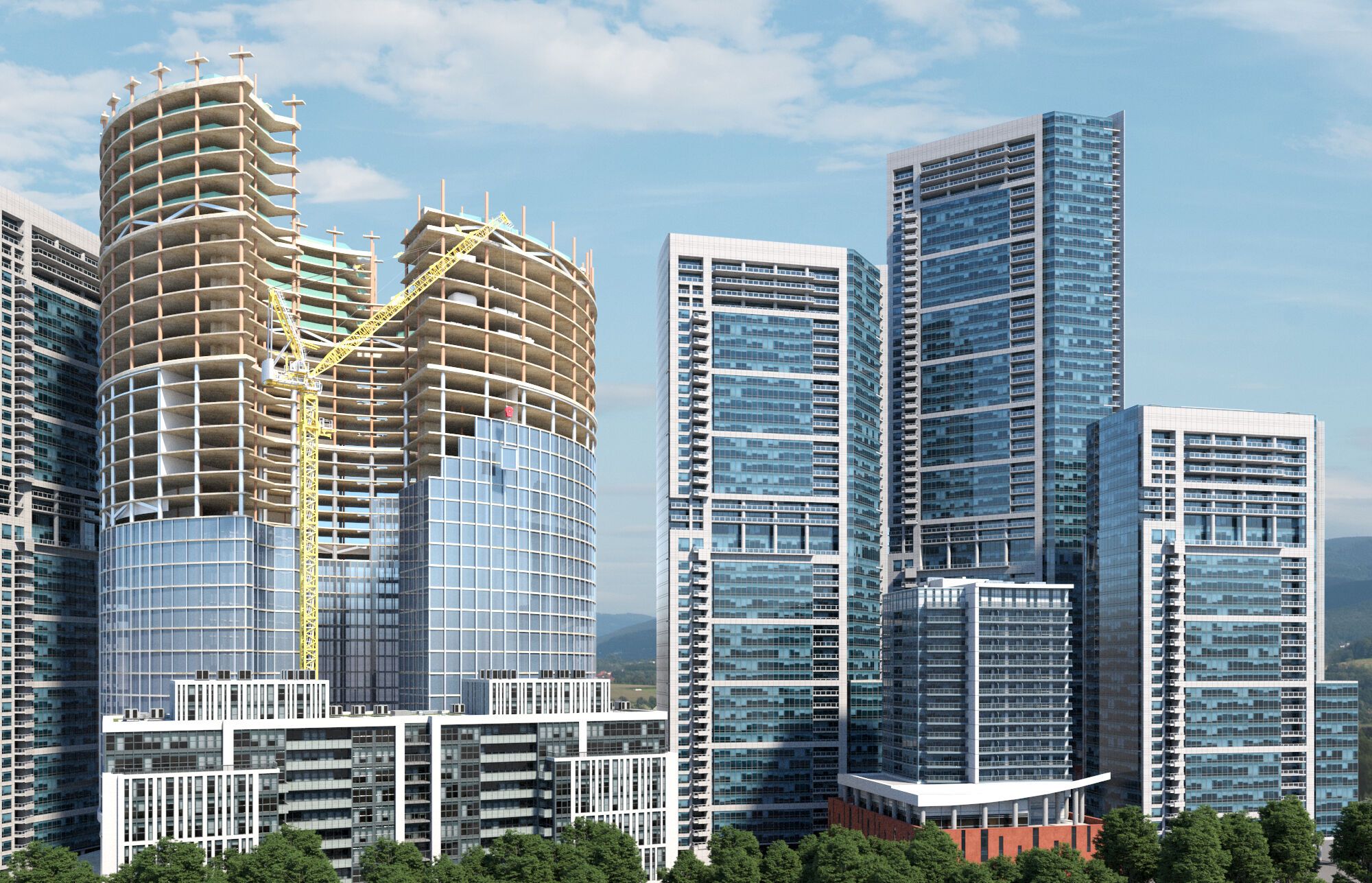

• подходит для всех типов бетонных каркасных зданий

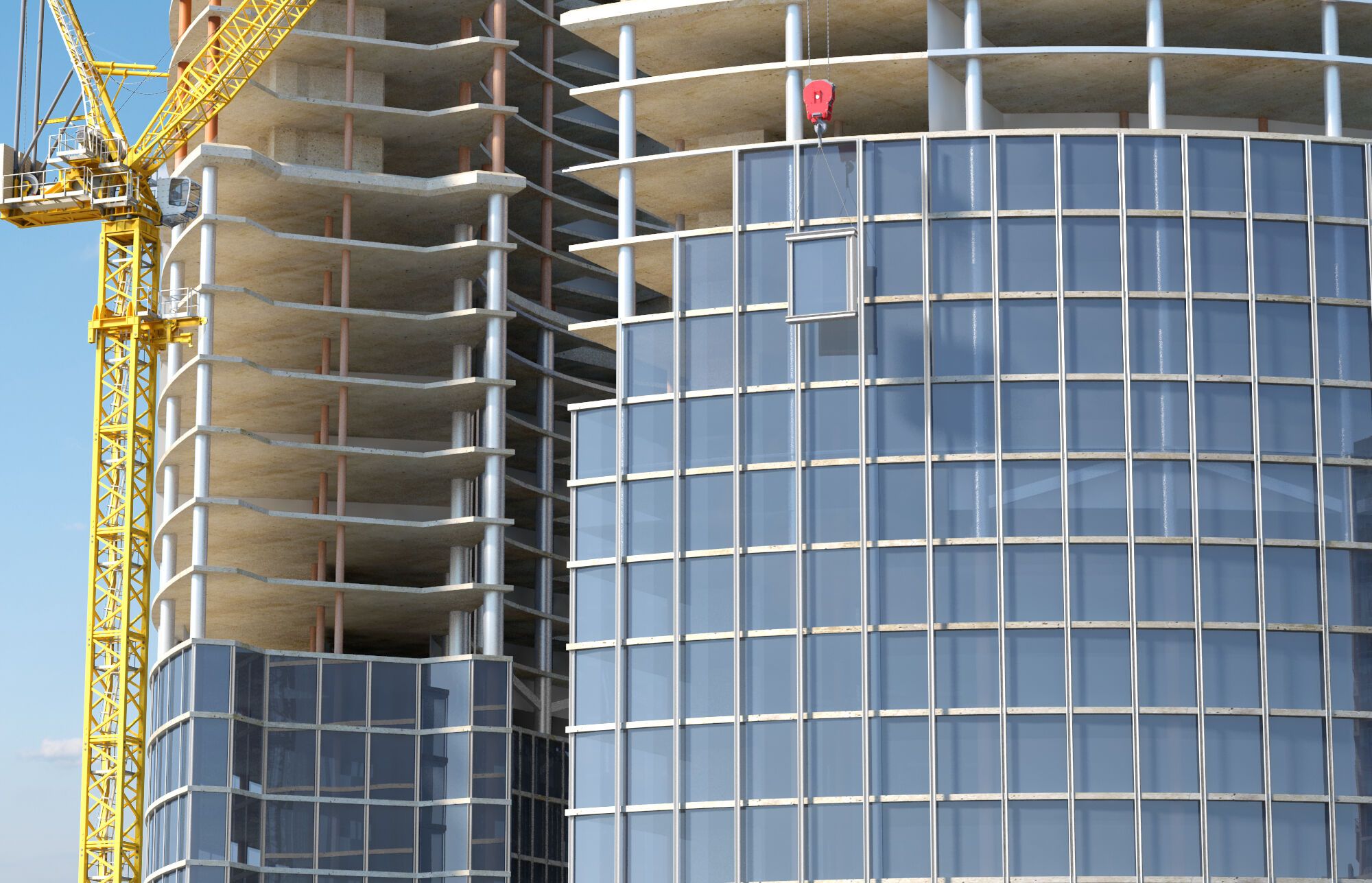

• клеточные навесные стены на бетонных каркасных зданиях.
• Сборные бетонные элементы
• туннели и железнодорожные или
• автомобильные туннели лифтовые отсеки

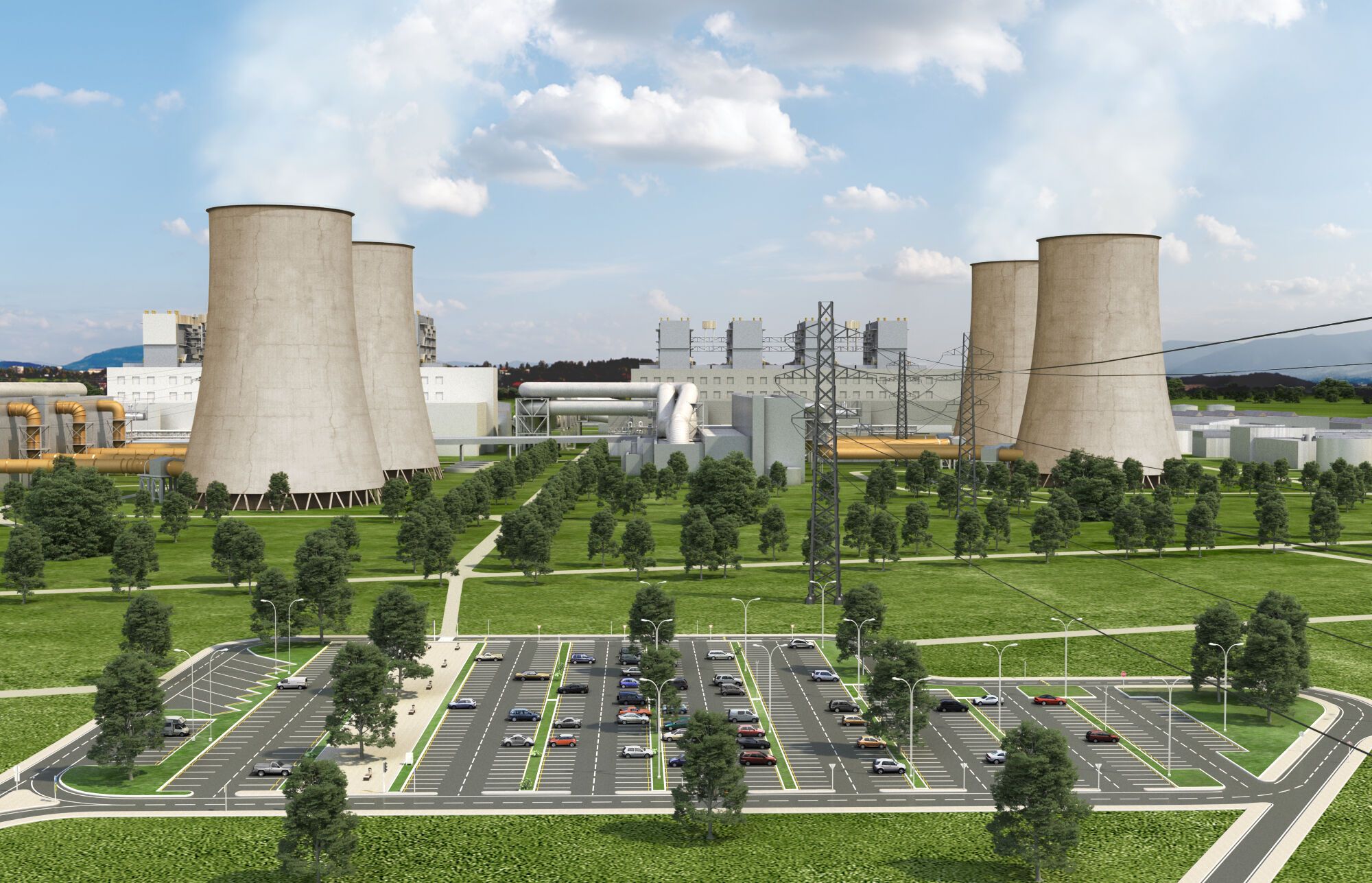

• промышленное применение промышленное
• оборудование на бетонных конструкциях.

Опорные материалы

• бетон от C12 / 15 до C90/105, трещины и трещины

сертификаты

• ETA-18/0862
• DoP No.0333

литые системы-это фиксирующие решения, предварительно помещенные в бетон. Их можно использовать для анкеров в бетоне с трещинами и без трещин, обеспечивая повышенную безопасность и немного более высокую грузоподъемность благодаря механической блокировке подложки. Одобренная ETA система анкерных рельсов состоит из рельсов FES и болта молотка FBC. Литые рельсы должны быть размещены и закреплены в опалубке перед заливкой бетона. После того, как бетон затвердеет и опалубка будет удалена, пенопластовый наполнитель/уплотнительная лента можно удобно вытащить. После этого Болт молотка можно вставить в кабелепровод и использовать для крепления опорной плиты.
