Комплексная система испытаний подъемной силы на грунте в соответствии со стандартами NOVATEST нагрузочные испытания ARCH-00055492

Комплект для испытаний на подъемную силу на грунте - идеальное решение для специалистов по не-проверке distruttivi.

La испытание на нагрузку на пластину определяет модуль реакции "k", который обычно измеряет несущую способность грунтовых грунтов, фундаментного слоя и базового слоя тротуаров, даже если они не его использование редко используется для исследования несущей способности поверхностных почв или состояния уплотнения гранулированных материалов и скатов stradali.

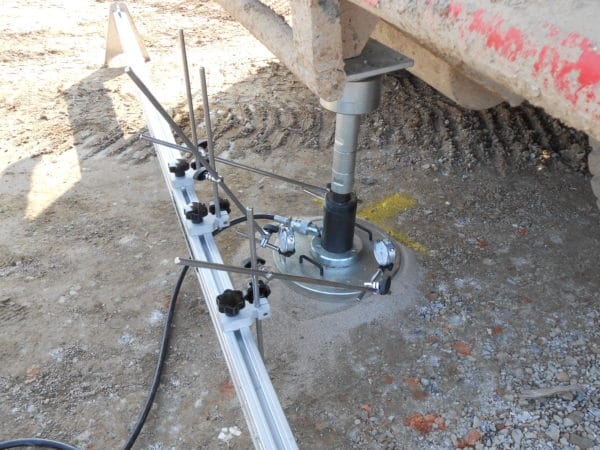

La испытание заключается в передаче на испытываемую почву последовательных и возрастающих приращений нагрузки, одновременно обнаруживая ее провисание и, таким образом, позволяет напрямую определять модуль деформации или сжимаемости земли. Передача нагрузок осуществляется посредством приложения силы с помощью гидравлической системы тяги на круглую пластину. Провисания, вызванные пластиной, обнаруживаются одновременно с помощью центезимальных компараторов или цифровых систем сбора данных, поддерживающих систему отсчета за пределами зоны влияния приложенной нагрузки. В любом случае первостепенное значение имеет использование правильного контрастного вещества, масса которого зависит от ожидаемой нагрузки.

Справочные правила: CNR BU № 146, SN 670317 и 670317a, метод CT2 LCPC.

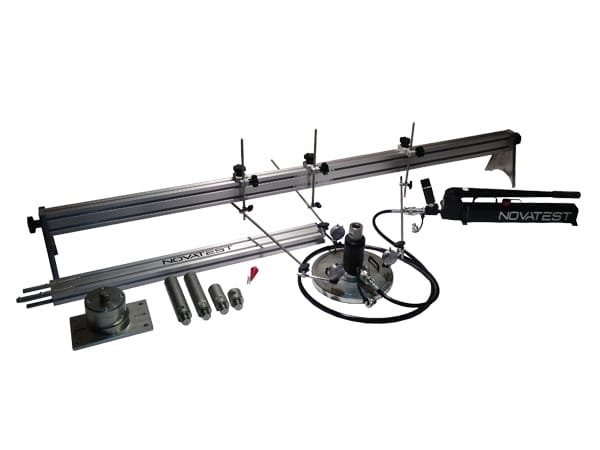

La оборудование для испытаний на нагрузку на пластину состоит из:

• блока наддува;
• пластина 300 мм (дополнительные пластины 450 мм, 600 мм, 760 мм));
• гидравлический цилиндр 100 кН (опционально от 200 кН);
• удлинители различных размеров для достижения контрастности;
• самовыравнивающаяся головка для центрирования нагрузки;
• аналоговая (или цифровая) система обнаружения провисания.

Модульная система для нескольких приложений

система состоит из ряда компонентов, совместимых с другими гидравлическими наборами, такими как плоский комплект домкратов, комплект Pull-Out STD, комплект Pull-Off 500 и Shove Test.

Технические характеристики
Н.1 одноступенчатый рычажный насос с низкой дозировкой, рабочее давление 0-700 бар, 1,4 куб. см/накачка, полезный бак 0,5 л (*);

• высокоточный цифровой манометр NVT02B 0-700 бар с пиковой индикацией min / max, выбираемые единицы измерения (psi, MPa, kPa, bar, mbar), точность 0,20% F. S. (*);
• N. 1 гидравлический домкрат s / эффект, пружинный возврат, емкость 10 тонн, ход 50 мм ( * * ), Возможность настройки системы с домкратами различной емкости и хода;
• N. 1 пластина Ø 300 мм, sp. 25 мм с регулируемыми опорными точками компаратора. Пластины различного диаметра и толщины также доступны по запросу. Стандартный размер: 760 мм sp.25 мм, 600 мм sp.25 мм, 450 мм sp.25 мм;
• N. 1 шарнирная головка со сферическим шарниром для центрирования нагрузки;
• N. 2 удлинителя L=200 мм;
• N. 1 удлинителя L=100 мм;
• N. 2 удлинителя L=50 мм (из которых фиксированный установлен на домкрате);
• N. 3 аналоговые компараторы centesimale ход 30 мм;
• N. 3 шарнирные опорные стойки (n. 3 L=600 мм + n.3 L=300 мм);
• N. 1 опорная балка опорных опор L=3000 мм, состоящая из двух разборных блоков L=1500 мм cad. и оснащен двумя регулируемыми по высоте опорами для опоры на землю.

(*) Compatibile per Kit Martinetti Piatti, Kit Pull-Out STD, Kit Pull-Off 500, Shove Test;
(**) Compatibile per Kit Pull-Out STD, Kit Pull-Off 500.

Аксессуары
система для проведения нагрузочных испытаний на пластине поставляется со следующими стандартными аксессуарами:

• 1 Ручной насос с рычагом s / Effect с полезным резервуаром 0,5 л (*);
• 1 высокоточный Цифровой манометр 0-700 бар с пиковой индикацией min / max, в комплекте с соотношением ( * );
• № 1 шланг с быстроразъемными винтовыми соединениями;
• № 1 гидравлический домкрат s / пружинный возврат, емкость 10 тонн, ход 50 мм (**);
• № 1 пластина диам. 300 мм, толщина 25 мм;
• N. 1 шаровая шарнирная головка для центрирования нагрузки;
• N. 2 удлинителя на 200 мм;
• N. 1 удлинителя на 100 мм;
• N. 2 удлинителя на 50 мм;
• N. 3 центезимальные аналоговые компараторы ход 30 мм;
• N. 3 шарнирные кронштейны несущие;
• N. 1 опорная балка L=3 м (№2 блока по 1,5 м) с регулируемыми опорами.

Дополнительные аксессуары:

• гидравлический домкрат s/RIT эффект. пружина, емкость 20 тонн (200 кН);
• пластина диам. 760mm, sp.25 мм;
• пластина диам. 600mm, sp.25 мм;
• пластина диам. 450mm, sp.25 мм;
• кейс для защиты и транспортировки.

( * ) совместим с плоскими домкратами, выдвижными, выдвижными комплектами 500, Shove Test
( * * ) совместим с выдвижными и выдвижными комплектами 500
