Настраиваемая гидравлическая система для испытаний на статическую нагрузку на фундаментных сваях NOVATEST нагрузочные испытания ARCH-00047461

Комплект для испытаний на нагрузку на сваи Novatest был разработан для удовлетворения профессиональных потребностей технических специалистов и инженеров.

Испытания статической нагрузки выполнены для того чтобы оценить вертикальные провисания полюса для влияния испытательной нагрузки. Этот тип теста является обязательным для количества свай, равного 1% от общего количества свай, с минимум двумя. Испытания на статическую нагрузку на фундаментных сваях классифицируются как:

• проектные испытания;
• испытания на испытания или проверка в процессе работы.

Проектные испытания проводятся на пилотных сваях, идентичных по геометрии и технологии строительства тем, из realizzare.
La испытание, классифицируемое как разрушительное, влечет за собой осевую нагрузку, которая приводит к разрушению комплекса столб-грунт или иным образом, что позволяет получить значительные диаграммы провисания головки столба в зависимости от нагрузки и сроки.
Проверочные испытания должны быть выполнены, чтобы в основном контролировать правильное выполнение и поведение при проектной нагрузке. Таким образом, осевая нагрузка будет в 1,5 раза больше проектной нагрузки.

Комплексная модульная система для ваших испытаний

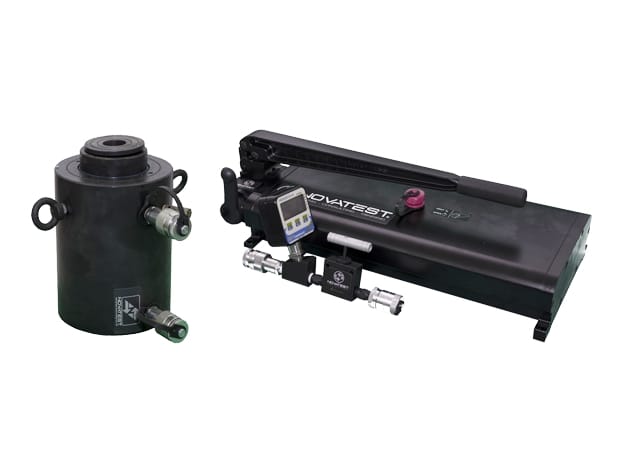

гидравлическая система для испытаний на нагрузку на опору, предлагаемая Novatest, включает в себя двухступенчатый гидродинамический напорный блок 700 бар, аналоговый или цифровой манометр, соединительные шланги с быстроразъемными соединениями, цилиндрический домкрат двойного действия и возврат масла, качающуюся головку и регулирующий клапан тонко отрегулированный однонаправленный поток для того чтобы наилучшим образом управлять шагами на этапе
scarico.Il система настраивается в соответствии со спецификациями, требуемыми клиентом, и типом испытаний, которые необходимо выполнить, нагрузками, которые необходимо достичь, и простотой транспортировки. Система повышения давления может быть ручной, с трехфазным (или однофазным) электрическим блоком управления или блоком управления взрывным двигателем.
Все агрегаты наддува могут работать с различными цилиндрами через распределительные соединительные системы. Цилиндры оснащены предохранительным клапаном, прикрепленным к возвратной камере, что предотвращает ее sovrapressione.
La конфигурация цилиндров включает установку самовыравнивающихся головок для улучшения сцепления домкратов с опорой и контрастной структурой.

Технические характеристики
в соответствии со спецификациями, требуемыми испытанием, гидродинамический комплект для испытаний на нагрузку на фундаментные сваи может состоять из одного или нескольких домкратов (цилиндров) со следующими характеристиками:

компактный гидравлический подъемный цилиндр двойного действия, возврат масла
емкость цилиндра 100/150/200/300 тонн
ход поршня 100/150/200 мм

цилиндры с различными возможностями предоставляются по запросу клиента.

Установки повышения давления, разработанные специально для этого типа испытаний, могут быть двухступенчатыми насосами с резервуарами для 1,9 – 3,8 – 7,2 литры с предохранительным клапаном, исключающим нагрузку на рычаг из-за 1-й ступени; 4-ходовой клапан для цилиндров двойного действия с высокими ходами захода на посадку и большой емкостью масла.

Для систем с несколькими цилиндрами рекомендуются двухступенчатые ручные насосы (или ЭБУ) с клапаном, который позволяет автоматически переключаться с 1-й на 2-ю ступень и достигать максимального давления с усилием на удерживаемом рычаге. Эти модели оснащены:

• предохранительным клапаном, регулируемым снаружи;
• ручки для переноски и ножки для крепления;
• 1/2" газовое соединение для подключения манометра.

Другие компоненты системы:

• односторонний регулирующий клапан с тонкой регулировкой;
• высокоточный цифровой манометр NVT02B 0-700 бар с пиковой индикацией min / max, выбираемые единицы измерения (psi, MPa, kPa, bar, mbar), точность 0,20% F. S.;
• коллектор (при использовании более
• рабочее давление 1000 бар, разрыв 2800 бар с быстроразъемными муфтами 3/8 " NPT;
• самовыравнивающаяся головка;
• быстроразъемные муфты и защитные колпачки.

Аксессуары
гидравлические системы для нагрузочных испытаний на фундаментных сваях в их стандартной конфигурации составляются следующим образом:

комплект P / нагрузка свай № 1 цилиндр-ручной насос или гидравлический

• блок управления № 11 гидравлический подъемный цилиндр двойного действия-rit. к маслу
• Н.1 самовыравнивающаяся головка
• Н.1 двухступенчатый ручной рычажный насос из легкого сплава-700 бар (или гидравлический блок управления)
• № 1 высокоточный Цифровой манометр 0-700 бар с фланцевым держателем манометра, в комплекте с коэффициентом калибровки (ссылка на аккредитацию);
• № 1 тонко регулируемый односторонний регулирующий клапан потока
• № 12 высокопрочных шланга, Соединенных с быстроразъемными муфтами 3/8 " NPT и защитными колпачками

комплект P / нагрузка полюсов № 2 цилиндра-ручной насос или гидравлический

• блок управления № 2 гидравлических подъемных цилиндра двойного действия-rit. к маслу
• Н.2 самовыравнивающиеся головки (опционально)
• № 1 двухступенчатый ручной рычажный насос из легкого сплава-700 бар (или гидравлический блок управления)
• № 1 высокоточный Цифровой манометр 0-700 бар с фланцевым
• держателем манометра № 2 коллектор (1 вход / 2 выхода)
• № 1 односторонний регулирующий клапан с тонкой
• регулировкой N.4 высокопрочных шланга, Соединенных с быстроразъемными муфтами 3/8 " NPT и защитными колпачками

возможные конфигурации:

наборы для испытаний на нагрузку на столбах N. 1/2/3/4 цилиндры-ручной насос / гидравлический

блок управления чтобы правильно выбрать насос для желаемого применения, необходимо оценить некоторые данные, такие как:

• Емкость резервуара. После выбора подходящего цилиндра и определения объема масла, необходимого для того, чтобы поршень выполнял весь его ход, необходимо выбрать наиболее подходящий насос в зависимости от объема используемого масла. Наконец, необходимо учитывать количество масла, необходимое для управления всем гидравлическим контуром.
• Скорость выдвижения поршня при каждой накачке (следовательно, емкость и расход).
• Вес (в случае, если это важный фактор при выборе).
