GPR SUBvysor является одним из наиболее эффективных решений для быстрого и экономичного анализа GPR благодаря программному обеспечению для сбора и анализа GPR Logger и Mapper 3D.
Il новая система GPR SUBvysor позволяет собирать полезные данные для исследования и обработки с ПК. Программное обеспечение также позволяет вам устанавливать данные в любое время, сохраняя исходные данные без изменений.

GPR SUBvysor-это георадар для высокопроизводительных подземных исследований.

Широкий диапазон доступных антенн (70 МГц, 125 МГц, 300 МГц, 600 МГц, 900 МГц, 1500 МГц и многочастотные 300-700 МГц) оптимально отвечает различным потребностям профессионала и характеристикам местности , подлежащей проверке, даже в случае тщательного исследования или при необходимости. более точный анализ недр и локализация мелких или крупных металлических и неметаллических объектов. Антенны, оснащенные встроенным инклинометром, позволяют легко и быстро выполнять топографическую коррекцию радарграммы одним щелчком мыши. Наконец, благодаря технологии обработки сигналов "Telbin" отношение сигнал/шум значительно увеличивается, а скорость сбора данных увеличивается, что обеспечивает более высокое разрешение даже на глубине.

Преимущества для беспрецедентных результатов

• прочный и надежный: моностатические и многочастотные антенны, экранированные, высокопрочный корпус из стекловолокна;
• простой и практичный: антенна GPR может быть напрямую подключена к любому блоку управления (ПК/планшет) Windows через один USB-кабель для передачи данных;
• интуитивно понятное программное обеспечение (переведено на 8 позволяет выполнять сканирование georadar непосредственно на план этажа или карту;

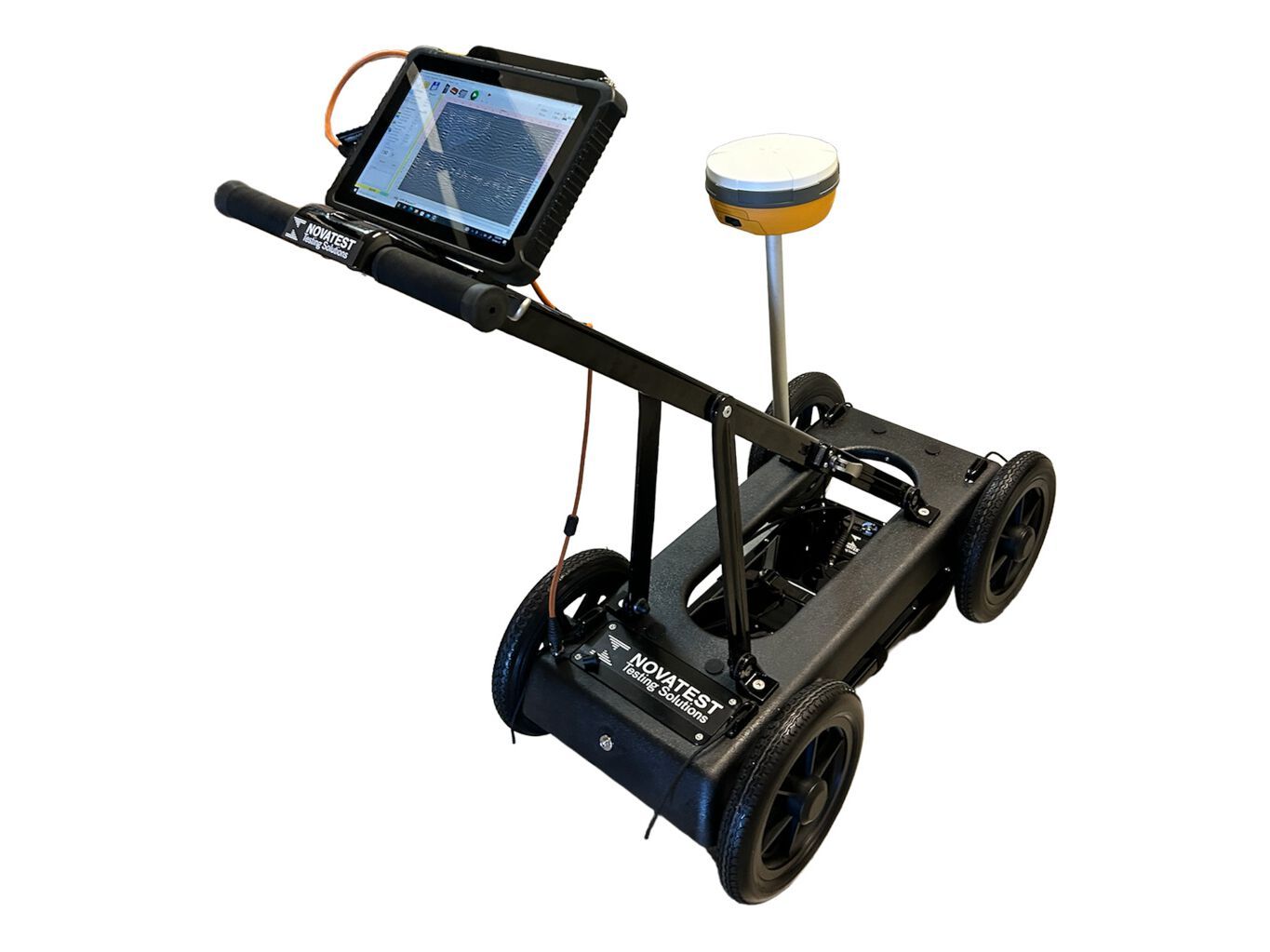

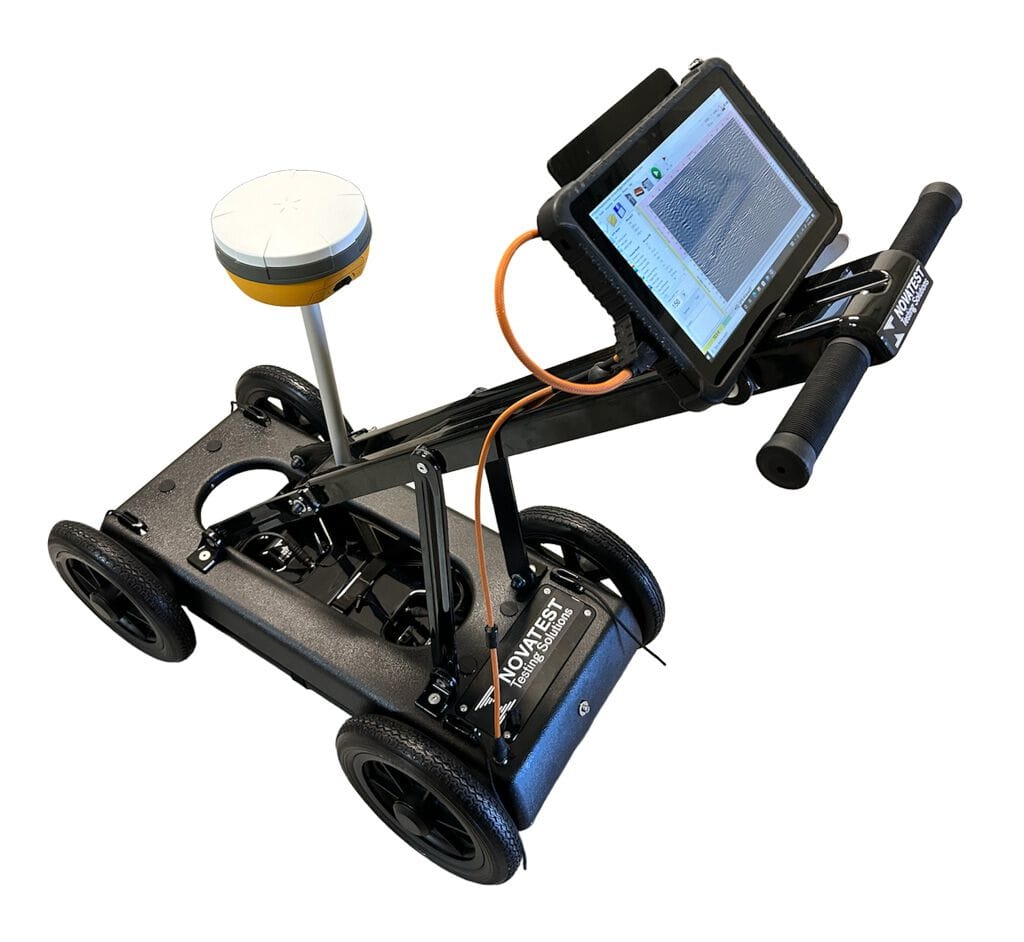

• Wi-Fi соединение с антенной предоставляется без какого-либо дополнительного оборудования (дополнительная функциональность). Внешний GPS-приемник можно подключить непосредственно к Cart с помощью стандартного адаптера;

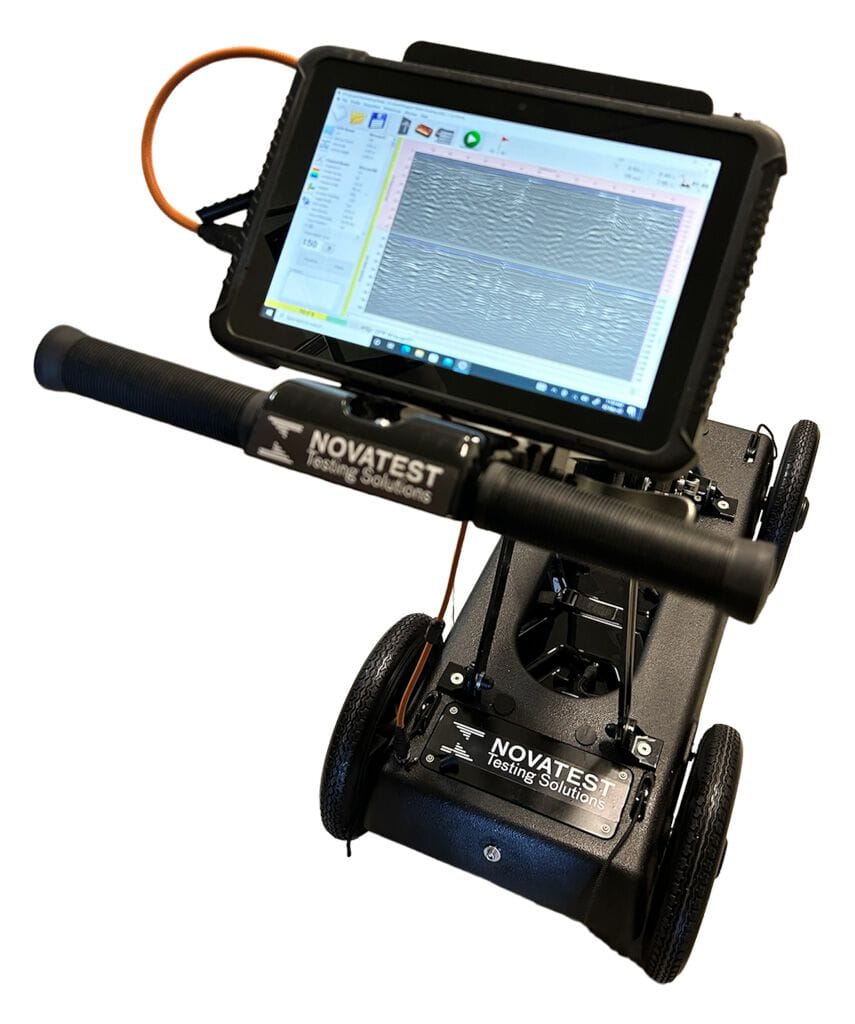

• гибкость: переносная тележка (Cart-46) со встроенным одометром, совместимая с антеннами GPR SUBvysor–300, GPR SUBvysor-600 и GPR SUBvysor multifquency 300-700.

Решения для исследования на каждом уровне глубины и для каждого применения

• GPR SUBvysor-37 300-700 МГц | максимальная глубина исследования: до 8 mt
• GPR SUBvysor 1500 МГц / максимальная глубина исследования: до 0,5 mt
• GPR SUBvysor 900 МГц / максимальная глубина исследования: до 2 mt
• GPR SUBvysor 600 МГц / Максимальная глубина обзора: до 3 mt
• GPR SUBvysor 300 МГц / максимальная глубина обзора: до 8 mt
• GPR SUBvysor 125 МГц | максимальная глубина обзора: до 15 mt
• GPR SUBvysor 70 МГц | максимальная глубина обзора: до 30 mt

(глубина обзора является функцией

• камер) (здания, плотины и т. д.);
• поиск скрытых объектов, поиск и анализ металлических и неметаллических захороненных объектов (трубопроводы, пустоты, конструкции и т. д.);
• Анализ фундаментов и структурные исследования;
• локализация арматурных утюгов в строительстве;
• поиск подземных сооружений (туннелей, канализации и т. д.);
• поиск источников утечек из трубопроводов по косвенным признакам (чрезмерная влажность).
• Исследования оползней;
• поиск и локализация пустот, трещин, разнородных включений;
• Поиск погребенных исторических сооружений;
• определение уровня грунтовых вод;
• профилирование подводных отложений;
• поиск зон проникновения мороза, участков вечной мерзлоты;
• исследование структуры грунта в карьерах;
• профилирование подземных отложений.

Новые функции GPR SUBvysor

• предварительная обработка сигнала в реальном времени (онлайн-фильтры) с сохранением необработанных данных;
• автоматическая калибровка онлайн-фильтров;
• увеличение динамического диапазона за счет цифровой укладки;
• высокое отношение сигнал / шум благодаря инновационной технологии "Telbin";
• автоматическое распознавание подключенной антенны;
• подключение антенны к ПК/ Планшет через USB-кабель;
• новые военные разъемы;
• встроенный инклинометр для топографической коррекции радиограммы;
• система совместима с любым ПК / планшетом Windows;
• подключение одометра и GPS непосредственно к антенне;
• новый двунаправленный одометр;

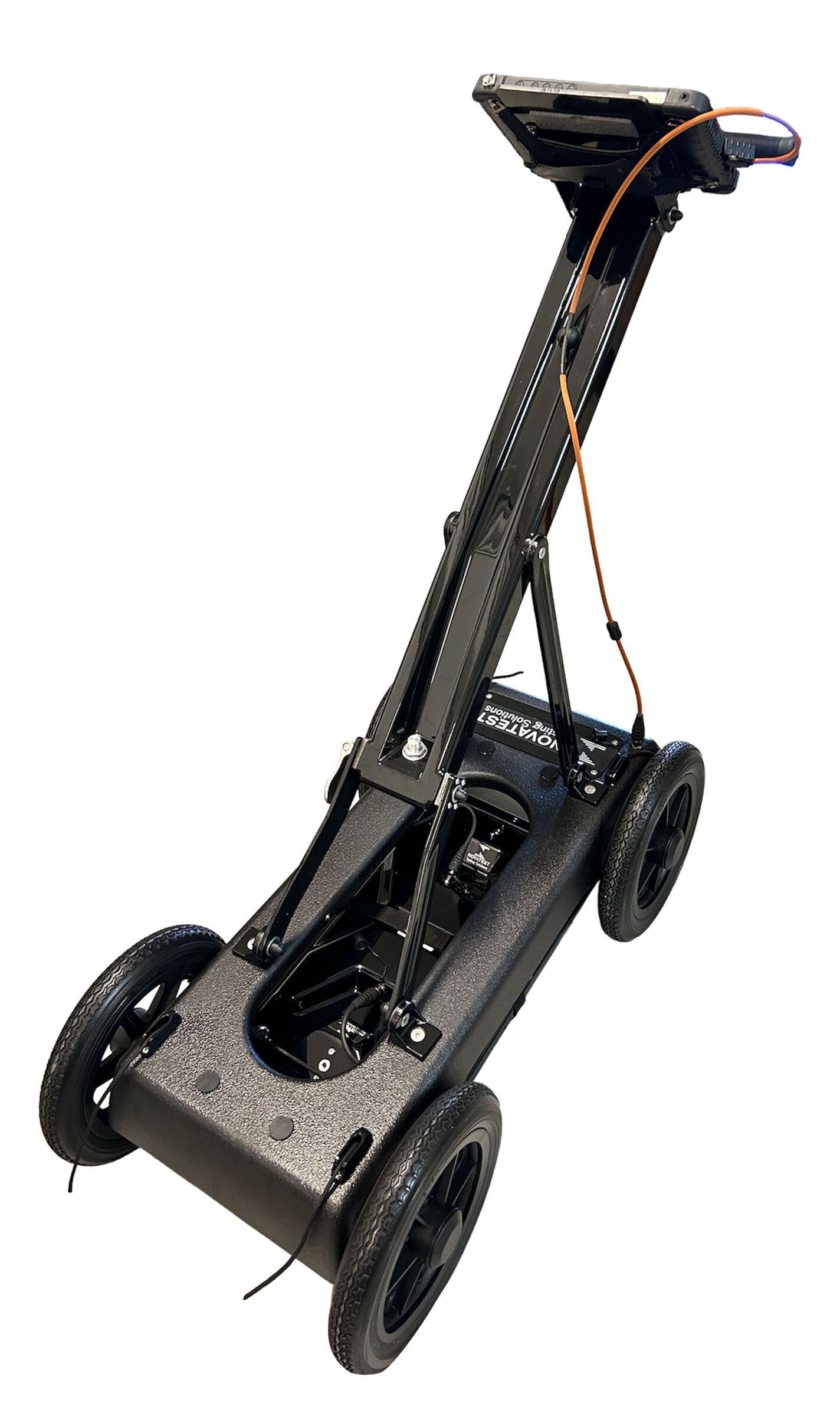

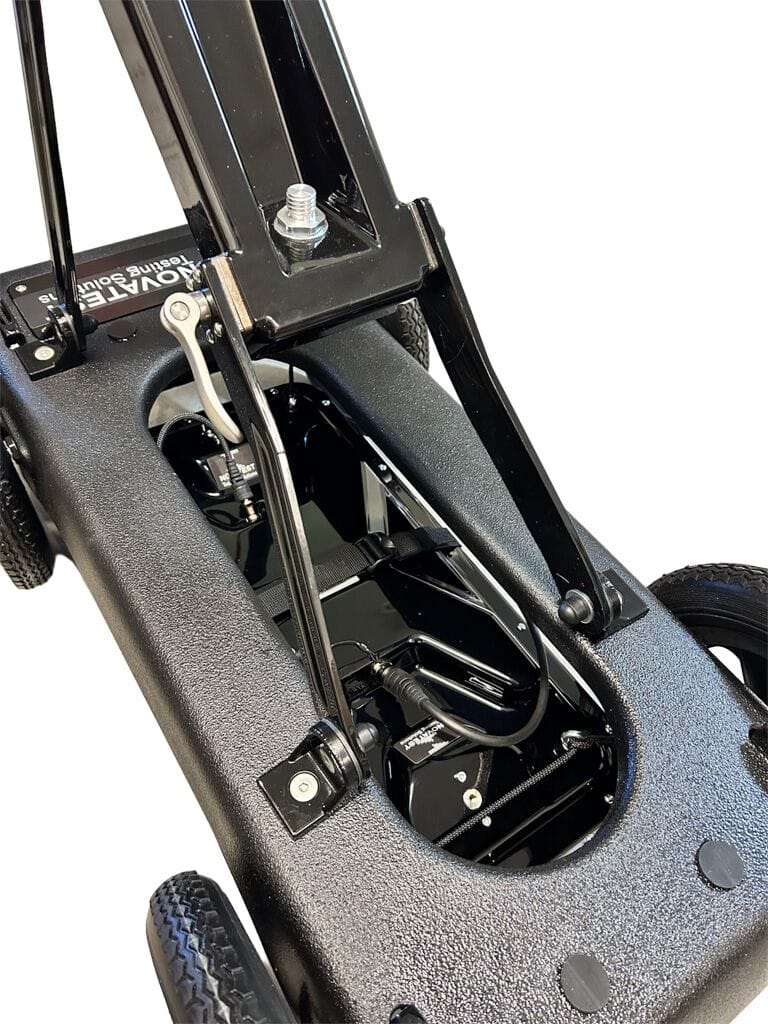

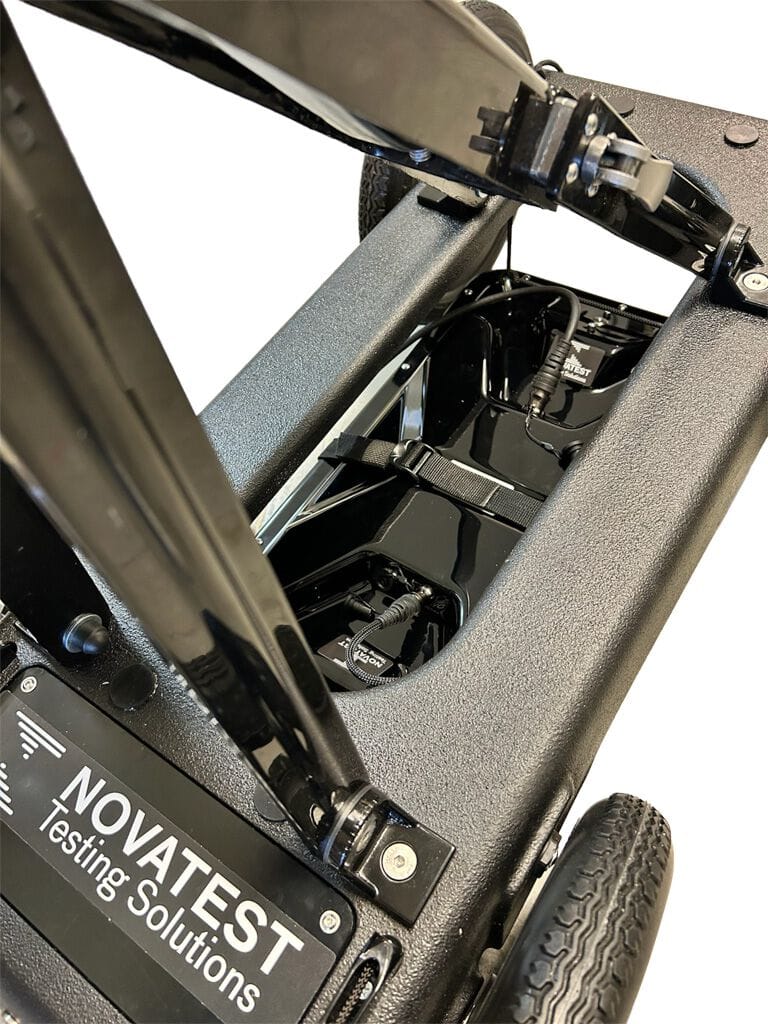

• новый легкий складной Cart-46 со встроенным двунаправленным подометром и батареей;
• система с низким энергопотреблением мощность: 8 часов работы от батарей;
• прочный корпус антенны из стекла;
• программное обеспечение доступно на 9 языках: английский, русский, китайский, испанский, польский, турецкий, немецкий, итальянский, украинский;
• экспорт данных в форматах .bitmap, .txt, .seg-y, .dxf, .kmz;
• 3D модуль включен;
• обновления программного обеспечения включены.

ГЕОРАДАР МУЛЬТИ-ЧАСТОТА GPR SUBvysor-37
технические Характеристики:

• Частота антенны: 300-700 Мгц
• Конвертера A/D: 18-bit
• Усиления сигнала, динамическая: не менее 135 дб
• Скорость сбора данных: до 120 треков на втором
• Окне захвата: 16 ... 40 nsec / 66 ... 166 nsec
• максимальное Число образцов для трека: 1.000
• Количество укладки: до 300
• Максимальная глубина исследования: до 8,0 м (зависит от свойств почвы)
• пространственное Разрешение: <0,12 м (700 Мгц) / <0,3 м (300 Мгц)
• Режим триггера: одиночный, внутренний, внешний
• Размер файла на одном профиле: до 1000000 следы
• Интерфейс: USB2
• Инклинометр встроенный
• Размеры (Д x Ш x В): 940x520x350 мм
• Вес: 20,5 кг (с Cart-46)
• рабочая Температура: от -20 °C до 40 °C
• Классификация окружающей среды: IP65
• Время непрерывной работы: не менее 8 часов

ГЕОРАДАР GPR SUBvysor-1500 для расследования структурных
Спецификация:

• Частот антенны: 1500 Мгц,
• Диапазон аналогово-цифрового преобразователя: 18 бит
• динамический Диапазон: не менее 135 дб
• Скорость приема данных: до 150 треков на втором
• Окне обнаружения: 8, 12, 16, 20 nsec
• максимальное Число образцов для трека: 1.000
• Номер наложения дорожек: до 300
• Глубина зондирования: до 0,5 м (зависит от свойства материала)
• пространственное Разрешение: <0,03 м
• Режим триггера: одиночный, внутренний, внешний
• Размер файла на одном профиле: до 1000000 следы
• Интерфейс: USB2
• Инклинометр встроенный
• Размер (Д х ш х В): 190x40x40 мм
• Вес антенны 0,6 кг
• Диапазон рабочих температур: от -20°C до 40°C
• Классификация окружающей среды: IP65
• Время непрерывной работы: до истощения батареи ноутбука

ГЕОРАДАР GPR SUBvysor-900
технические Характеристики:

• Частота антенны: 900 Мгц
• Диапазона аналого-цифровой преобразователь: 18 бит
• динамический Диапазон: не менее 135 дб
• Скорость приема данных: до 150 треков на втором
• Окне обнаружения: 22, 33, 44, 55 nsec
• максимальное Число образцов для трека: 1000
• Количество треков укладки: до 300
• Глубина исследования: до 2 м (зависит от свойств почвы)
• пространственное Разрешение: <0,09 м
• Режим триггера: одиночный, внутренний, внешний
• Размер файла на одном профиле: до 1000000 следы
• Интерфейс: USB2 или Wi-Fi -
• встроенный Инклинометр
• Размер (Д х ш х В): 305x210x95 мм
• Вес антенны 1,8 кг
• Вес антенны с шасси: 15 кг
• Диапазон температуры эксплуатации: от -20 °C до 40 °C
• Классификация окружающей среды: IP65
• Время непрерывной работы: не менее 8 часов

ГЕОРАДАР GPR SUBvysor-600
технические Характеристики:

• Частота антенны: 600 Мгц
• Конвертера A/D: 18-bit
• Усиления сигнала, динамическая: не менее 135 дб
• Скорость сбора данных: до 80 треков в секунду
• Окно захвата: 34, 51, 68, 85 nsec
• максимальное Число образцов для трека: 1.000 Количество укладки: до 300
• Максимальная глубина исследования: до 3,5 м (зависит от свойств почвы)
• Пространственное разрешение: <0,14 м
• Режим триггера: одиночный, внутренний, внешний
• Размер файла на одном профиле: до 1000000 следы
• Интерфейс: USB2 или Wi-Fi -
• встроенный Инклинометр
• Размеры (Д x Ш x В): 290x200x100 мм
• Вес: 14,5 кг (с Карты)
• рабочая Температура: от -20 °C до 40 °C
• Класс защиты: IP65
• Время непрерывной работы: не менее 8 часов

ГЕОРАДАР GPR SUBvysor-300
технические Характеристики:

• Частота антенны: 300 MHz
• A/D Конвертер: 18-bit
• Усиления сигнала, динамическая: не менее 135 дб
• Скорость приема данных: до 150 треков на втором
• Окне захвата: 66, 100, 133, 166 ns
• максимальное Число образцов для трека: 1.000
• Количество укладки: до 300
• Максимальная глубина исследования: до 8 м (зависит от свойств почвы)
• пространственное Разрешение: лучший 0,3 м
• Режим триггера: одиночный, внутренняя, внешний
• Размер файла на одном профиле: до 1000000 следы
• Интерфейс USB2 или Wi-fi
• Размеры (Д x Ш x В): 610x310x160 мм
• Вес: 8,0 kgTemperatura эксплуатации: от -20 °C до 40 °C
• Время непрерывной работы: не менее 8 часов

ГЕОРАДАР GPR SUBvysor-125
технические Характеристики:

• Частота антенны: 125 Мгц
• Конвертера A/D: 18-bit
• Усиления сигнала, динамическая: не менее 135 дб
• Скорость сбора данных: до 55 треков на втором
• Окне захвата: 120, 180, 240, 300 ns
• , максимальное Количество образцов для трека: 1.000
• Количество укладки: до 300
• Максимальная глубина исследования: до 15 м (зависит от свойств почвы)
• пространственное Разрешение: лучшее 1,0 м
• Режим триггера: одиночный, внутренний, внешний
• Размер файла на одном профиле: до 1000000 следы
• Интерфейс: USB2 или Wi-fi
• Размеры (Д x Ш x В): 1105x580x232 мм
• Вес: 25,0 кг
• Диапазон рабочей температуры: от -20 °C до 40 °C
• Время непрерывной работы: не менее 8 часов

ГЕОРАДАР GPR SUBvysor-070
И GPR SUBvysor-70 состоит из 2 единиц отдельной антенны: передатчик и приемник
технические Характеристики:

• Частота антенны: 70 Мгц
• Смещение приемника-передатчика: 1500 мм
• Конвертера A/D: 18-bit
• Усиления сигнала, динамическая: не менее 135 дб
• Скорость сбора данных: до 30 треков на втором
• Окне захвата: 240, 360, 480, 600 ns
• максимальное Число образцов для трека: 1.000
• Количество укладки: до 300
• Максимальная глубина обзора: до 30 м (зависит от свойств почвы)
• пространственное Разрешение: лучше, чем 2,0 м
• Режим триггера: одиночный, внутренней, esternaDimensione файлов одного плана: до 1000000 следы
• Интерфейс: USB2 или Wi-fi
• Размеры (Ш x г x В) антенны: 1200x607x308 мм
• Вес: 2 * 36,0 кг
• рабочая Температура: от -20 °C до 40 °C
• Время непрерывной работы: не менее 6 часов
