Отдельно стоящая опалубочная панель для перекрытия Bioisotherm PLASTBAU® ARCH-00134940

New Classic-это самонесущая панель-опалубка с переменной геометрией и встроенной теплоизоляцией, предназначенная для формирования перекрытий, которые должны быть вооружены и заложены в работу. Его высокая производительность обусловлена структурным сочетанием пенополистирола и оцинкованных металлических профилей, правильно просверленных и сформированных.
Элемент шириной 60 см, характеризуется классом реакции на огонь и, непрерывно формуется с профилями самонесущей до макс. 2 м из оцинкованного (8/10) L-образного листа, размещенных с колесной базой 30 см, разрезанных по размеру и покрытых софитом растягивающейся и оцинкованной горячим способом дверной сеткой.
Технология Plastbau® позволяет программировать толщину элементов в производстве для определения коэффициента U теплоизоляции и высоты H балки strutturale.

La линия New Classic состоит из четырех различных типов:
REL: самонесущая система до 2 м, оснащенная непрерывными металлическими профилями на потолке с колесной базой 30 см для большей прочности и stabilità.
La наличие изогнутой гипсовой дверной сетки по краям обеспечивает отличную адгезию штукатурки, обеспечивая равномерную отделку.
LAM: самонесущая система до 2 м и шпунтованная по бокам для облегчения блокировки. Оснащенный непрерывными металлическими профилями на потолке с колесной базой 30 см, он позволяет напрямую прикреплять столешницы или сухие покрытия.
RET: несущая система, которая требует интегрального пирса во время укладки. На софите есть изогнутая дверная сетка по краям, которая обеспечивает отличную адгезию покрытия. Легкий и изолирующий, он обеспечивает простоту установки и хорошие тепловые характеристики.
EPS: несущая система, для укладки которой требуется встроенная док-станция. Идеально подходит для строительства сантехнических перекрытий на первом этаже, он устанавливается на песчаном или гравийном слое, но также может использоваться для перекрытий перекрытий существующих конструкций для замены.

Характеристики и преимущества
легкий вес элемента
панели полностью изготовлены из пенополистирола, для собственного веса 7 кг / м2. Из-за их небольшого веса риск получения травм при погрузочно-разгрузочных работах, подъеме и укладке на стройплощадке значительно снижается.
Скорость реализации
панели прибывают на стройплощадку достаточной толщины и длины, чтобы покрыть весь свет перекрытия. Кроме того, предоставляются технические руководства с конкретными инструкциями по вводу в эксплуатацию.
Отличные тепловые характеристики
точность соединения между панелями, составляющими перекрытие, обеспечивает непрерывность изоляции. Особая геометрия опалубки перекрытия позволяет устранить тепловые мосты в соединениях конструктивных элементов (балок и столбов). de.com
или, обратившись в технический отдел компании, вы можете определить толщину подкрылка, наиболее подходящую для его потребностей. Значения теплового пропускания U варьируются от 0,43 Вт / мК к до 0,23 Вт / мК к.
Легкий вес конструкции
по сравнению с традиционными перекрытиями из латроцемента или предалле, вес перекрытий, построенных из опалубки New Classic, на 100-150 кг/м2 меньше. Это приводит к значительной экономии Броневого железа, используемого бетона и рабочей силы.

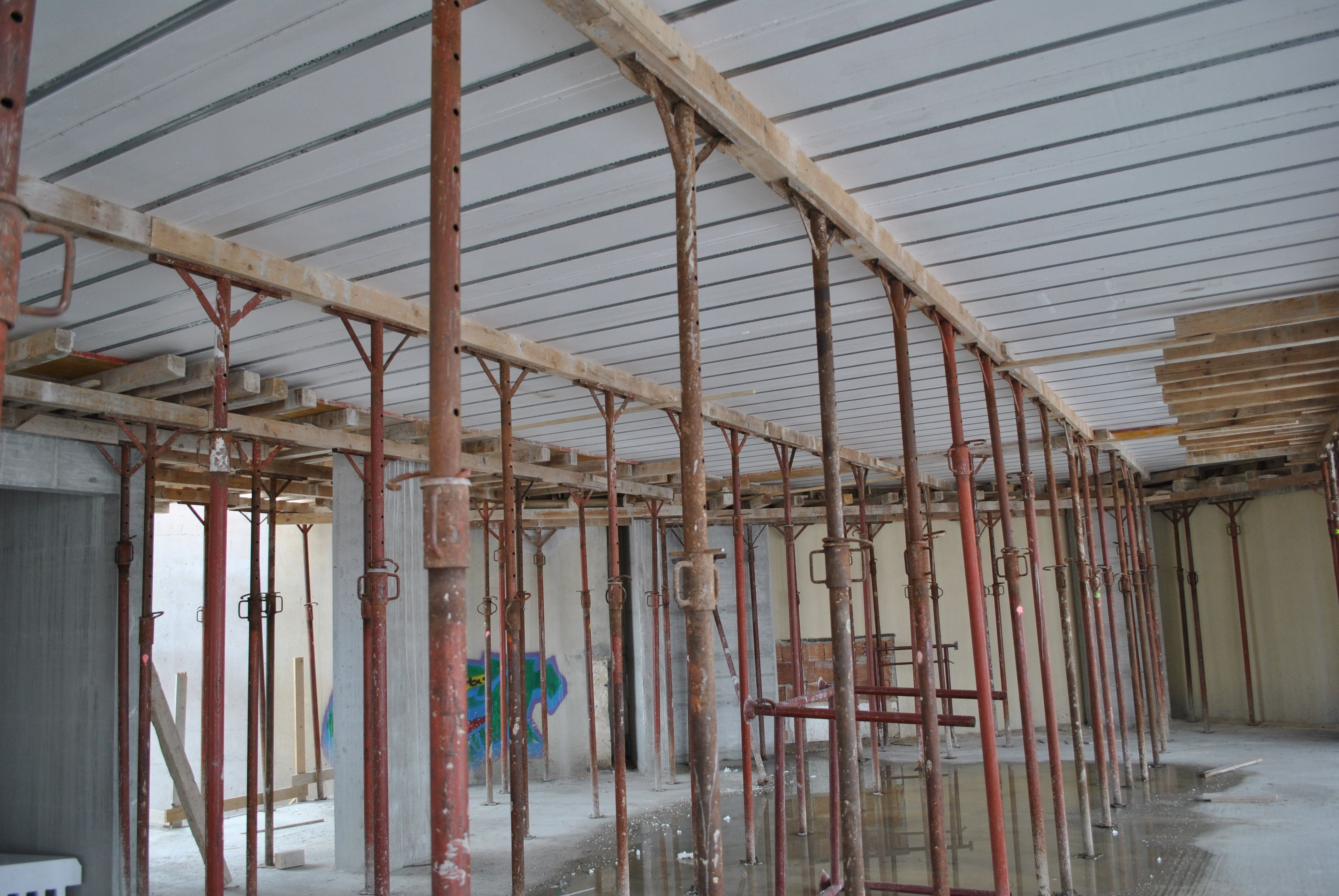

Самоопорность на первом этапе
одна из важнейших особенностей опалубки перекрытия New Classic заключается в самоопорности элементов. Он состоит из способности выдерживать на этапе заливки на строительной площадке как вес бетона, так и вес обслуживающего персонала. Единственным условием является размещение серии временных разрушителей, расположенных на максимальной колесной базе 2,00 м (с концентрированной перегрузкой до 150 кг).
Отделка
потолка опалубки оснащены специальными приспособлениями, облегчающими монтаж отделки. В случае REL сетчатый держатель обеспечивает равномерное нанесение штукатурных растворов. Их можно применять машинным способом или вручную. Если вы рассматриваете LAM, без сетки, наиболее подходящей отделкой являются подвесные или адгезионные столешницы, покрытые плитами из гипсокартона или волокнистого гипса.
Безопасность на строительной площадке
панели можно пройти через каждые 2 м (после опор), что позволяет рабочим безопасно перемещаться и работать над настилом.

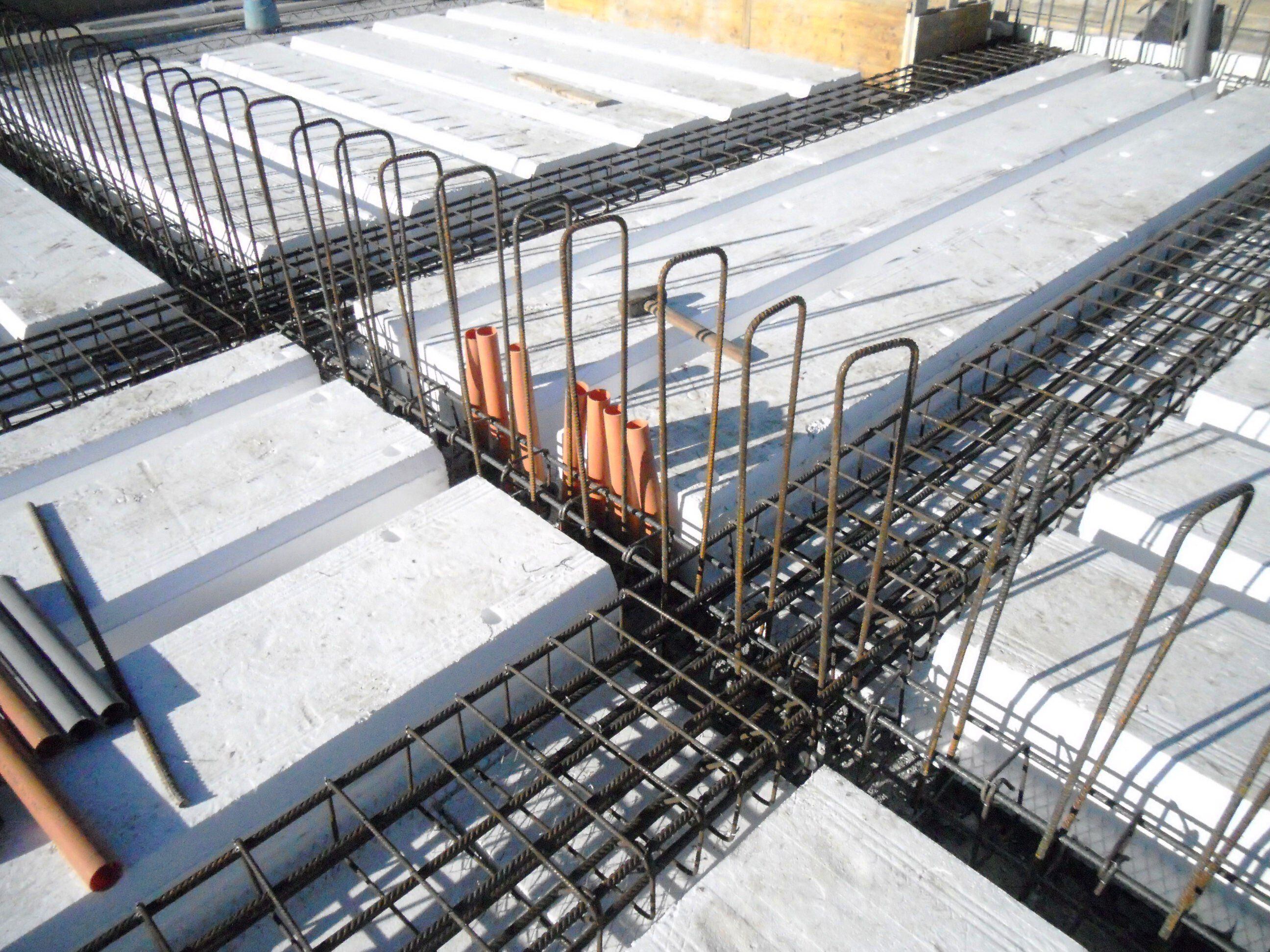

Распорки для нижних стержней
Специальные стальные распорки крепятся к панели, поддерживая утюги и сохраняя минимальную крышку. Минимальный комендант наложен статическим калькулятором.

Для термической изоляции всего настила выкладывают подствольные плиты. в нижней части опалубки стропила толщиной с перекрытие. Это полностью eps плиты с одной стороны формы ласточкин хвост для цепляться за бетон. Они имеют ту же толщину, что и задняя крышка панели.
Экономичность строительной
площадки легкий вес панелей позволяет сэкономить время укладки и трудозатраты и, следовательно, снизить затраты на строительство для предприятия. Уложив панели по заданной схеме укладки, перекрытие готово к укладке интегративной арматуры и последующей заливки бетона.
Пробивные
балки на панелях могут быть выполнены провалы для пробивных балок или на головках балок, чтобы облегчить прикрепление к бордюру.
Наклонные разрезы
составляющий материал позволяет легко резать панели в случае неровных плотницких работ с наклонными балками. Особенно полезно в зданиях с криволинейным профилем.
Неограниченный срок
службы пенополистирол неизменен с течением времени и не допускает роста грибка,плесени и других организмов;
противопожарная безопасность
подходящие покрытия на потолке панели позволяют достичь высоких огнестойких характеристик, также сертифицированных лабораторными испытаниями REI 240;
статическое поведение
, особенно подходящее для сейсмических зон как в области восстановления, так и в области восстановления. для недавно построенных зданий.

Элементы спецификаций:
- элементы спецификаций plastbau® New Classic версия REL (отдельно стоящая с сетчатой дверцей):
опалубка plastbau® New Classic шириной 60 см, изготовленная из EPS 100 (спеченный пенополистирол), самозатухающая, класс огнеупорной реакции E, непрерывно штампованная, с L-образными профилями из нержавеющей стали. оцинкованный лист (8/10), с колесной базой 30 см, разрезанный по размеру с боковыми концами и покрытый софитом растягивающейся и оцинкованной горячим способом дверной сеткой. Места в работе на временном опорном настиле, идеально расположенные между ними, чтобы исключить любой тепловой мост на ребрах, чтобы гарантировать U < 0,39 Вт / м2К, интегрированные с бетонной заливкой, образующей балки и калдану указанной толщины.
- Элементы характеристики плита plastbau® New Classic версия LAM (отдельно стоящая для сухой отделки):
опалубка plastbau® New Classic шириной 60 см, изготовленная из EPS 100 (спеченный пенополистирол), самозатухающая, класс огнеупорной реакции E, непрерывно штампованная, с L-образными профилями из оцинкованного листа (8/10), места с колесной базой 30 см, обрезанные по размеру с боковыми концами. Места в работе на временном опорном настиле, идеально расположенные между ними, чтобы исключить любой тепловой мост на ребрах, чтобы гарантировать U < 0,39 Вт / м2К, интегрированные с бетонной заливкой, образующей балки и калдану указанной толщины.
- Элементы характеристики перекрытия Plastbau® New Classic версия RET (только с сетчатым дверным проемом):
опалубка перекрытия Plastbau® New Classic шириной 60 см, изготовленная из EPS 100 (спеченный пенополистирол), самозатухающая, класс реакции на огонь и, непрерывно формованная, разрезанная по размеру с боковыми концами и покрытая софитом из натянутой и оцинкованной горячей оцинкованной дверной сетки. Места в работе на постоянной временной опорной палубе, идеально расположенные между ними, чтобы исключить любой тепловой мост на ребрах, чтобы гарантировать U < 0,39 Вт / м2К, интегрированные с бетонной заливкой, способной сформировать балки и калдану указанной толщины.
- Элементы характеристики плита plastbau® New Classic версия EPS:
плита plastbau® New Classic шириной 60 см изготовлена из самозатухающей EPS 100 (спеченный пенополистирол), класс огнеупорной реакции и, непрерывно отлитая в форму, разрезана по размеру с боковыми концами. Места в работе на непрерывном временном опорном настиле, идеально расположенные между ними, чтобы исключить любой тепловой мост на ребрах, чтобы гарантировать U < 0,39 Вт / м2К, интегрированные с бетонным отливом, способным формировать балки и калдану толщины indicato.

Il панель PLASTBAU® New Classic он имеет стандартную ширину 60 см, непрерывно штампуется с профилями самонесущей конструкции до 2 м из оцинкованного (8/10) L-образного листа с колесной базой 30 см.
Толщина перекрытия, изготовленного из панелей New Classic, варьируется от минимум 22 см (включая бетонную вытяжку 4 см) до максимум 45 см (включая вытяжку 5 см), обеспечивая минимальный свет 4,50 м и максимум 9 м.
- размеры панели: от 18 см до 40 см;
- размер задней крышки: от 4 см до 8 см cm.
Il панель изготавливается необходимой длины (до см).
