Прецизионный батиметрический рельеф поверхности воды дрон NOVATEST HYDROBOAT 990/1200 USV ARCH-00041344

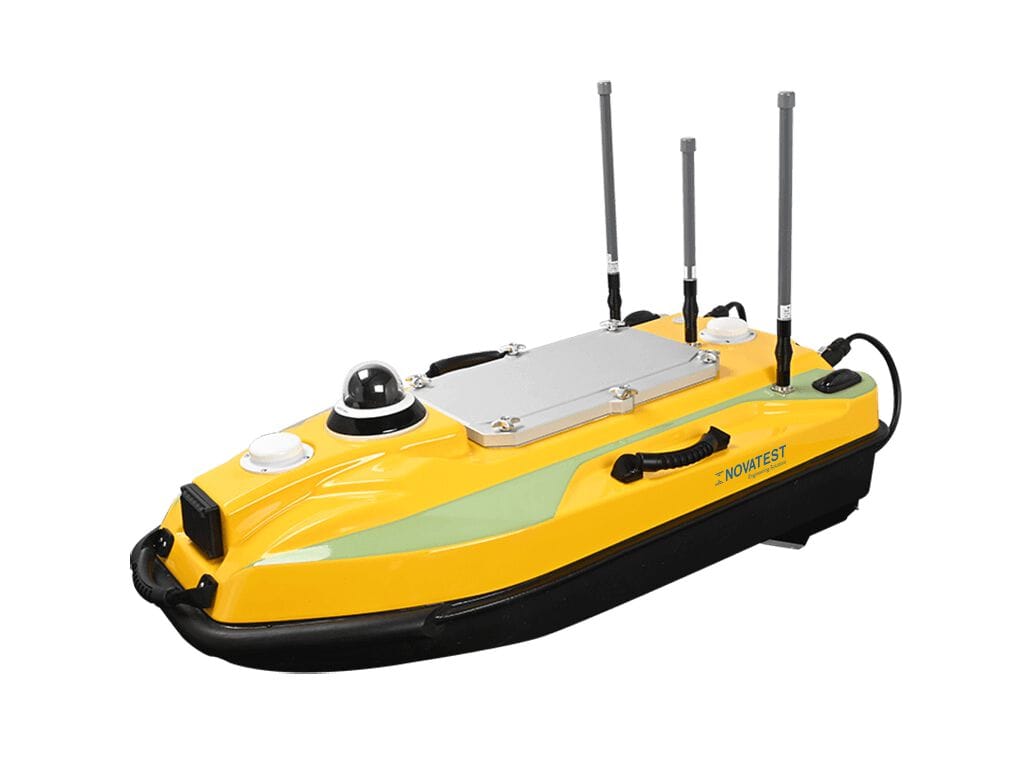

HydroBoat 990 USV-это система USV для батиметрических рельефов на платформе Android, простая в использовании и интегрированная и практичная структура, HydroBoat 990 быстро перемещается и точно измеряет с превосходными техническими характеристиками.

Юзабилити
программное обеспечение SLHydro USV установлено на контроллере Android, оснащенном батиметрическим измерением, планированием маршрута, онлайн-картой и видео-навигацией. Приемник GNSS и эхолот SBES встроены в лодку, все, что вам нужно, это просто нажать “подключиться”, и система GNSS вместе с эхолотом и видеосистемой будет автоматически настроена на программное обеспечение SLHydro USV.

Функция
приемника GNSS и встроенные датчики INS для высокоточного позиционирования и ориентации для правильного направления и отображения информации эхолота в реальном времени для определения топографии морского дна. Функция стоянки удерживает лодку на месте, когда она находится в плавающих водах, а общая конструкция лодки стабилизирует лодку и уменьшает подъем носа.

Надежность
миллиметровый радар точно обнаруживает препятствия для обеспечения безопасной навигации судна. Водонепроницаемая конструкция с двойным корпусом IP67 защищает HydroBoat 990 от истирания и опускания и сохраняет его неповрежденным от неожиданных ударов.

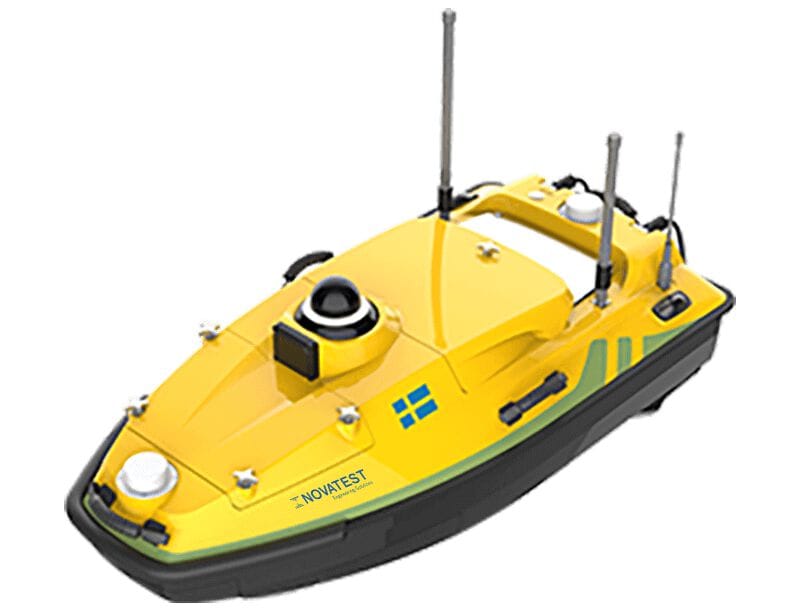

HydroBoat 1200-единая платформа, больше возможностей для геодезии
многоцелевая платформа USV для гидрографических
исследований и мониторинга благодаря технологии CFD, ее стабильность достигает новых высот. Высокоточный эхолот, приемник направленного позиционирования GNSS и усовершенствованная система управления лодкой, адаптируются к различным эксплуатационным потребностям рельефа на воде.
Повышенная безопасность благодаря встроенному иду, панорамированию на 360° и радиолокатору миллиметровой волны усиливает его характеристики. Это автономное судно может быть оснащено ведущим adcp, гидролокатором с боковым сканированием, двухчастотным эхолотом, измерителем качества воды с несколькими параметрами, гидролокатором изображения и т. д., Оно является важным партнером для мероприятий, включая измерение течений, батиметрию, подводную съемку и оценку качество воды.

Непревзойденная универсальность и портативность
комплексная платформа, специально разработанная для интеграции с различным оборудованием для измерения воды для гидрографических исследований и мониторинга окружающей среды. Его легкая конструкция и улучшенная маневренность обеспечивают гибкость работы при различных установках инструментов и транспортировке для рельефов между различными площадками.

Адаптивный поток воды
точная стоянка и эффективное отслеживание траектории. Не бойтесь волн и ветра. Следуйте заранее определенный маршрут точно даже в сложных условиях. Эффективная гидродинамическая конструкция для операций, предусмотренных USV, управляемая моделированием CFD, улучшает устойчивость корпуса и снижает уровень шума в различных условиях и нагрузках на воду.

Новый алгоритм комбинации GNSS+IMU
с динамическим откликом на уровне миллисекунды, высокопроизводительный механизм САПР упрощает выбор точки станции и линии, делая процесс невероятно интуитивно понятным и эффективным одним щелчком мыши.

Всестороннее улучшение безопасности
Безопасность и точность на 360°. Встроенный SBES, GNSS, IMU, PTZ-камера на 360°, миллиметровый радар и двухцветные навигационные огни обеспечивают точные данные о глубине воды и позиционирование, а также обеспечивают полную защиту от посадки на мель и столкновений.

Приложения

• пусковые площадки батиметрические
• Измерения расхода
• Рельефа геоморфологические
• Помощи в чрезвычайных ситуациях
• Восстановления подводные
• Рельефы на качество воды

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

HydroBoat 990 – технические Характеристики
– Размер корпуса (Д × ш × В): 1035mm560mm345mm
– Материал: углеродное Волокно, резиновый Бампер
– Antionda & Ветер: 3-го уровня ветра и 2-й уровень волн
– Водонепроницаемость: IP67
– Световой индикатор: Свет двухцветный
– Камеры: Видео всенаправленный на 360°
– Датчик предотвращения столкновений: Расстояние обнаружения 5-30 метров
– Тип спирали: Бесщеточные DC
– Управление направлением: Отклонение без двигателя правительства
– максимальная Скорость: 6 м/с
– время работы от аккумулятора: 10 часов, в 1,5 м/с (две батареи)

Контроллер
– Система: Android 7.0, память 5 ГБ; Поддержка SD-карты
– Программное обеспечение: SLHydro USV, программное обеспечение Android для съемки батиметрические
– Дисплей: 7 дюймов
– Водонепроницаемость: IP67
– Коммуникации R/C: 2,4 Ггц
– Дальность передачи: Режим Моста: 1,3 м (RF "точка-точка" в режиме реального времени)
– Режим 4G: неограниченное Расстояние (сети передачи данных 4G)
– Режима навигации: Ручной или Авто-Пилот

Производительности GNSS
– спутниковые Системы: BDS B1/B2/B3, GPS L1/L2/L5, ГЛОНАСС L1/L2, Galileo E1/E5
– Каналов: 432
– Точности одна точка (RMS): ±0,5 м + 1 ppm
– Точность позиционирования ДГНСС: ±0,25 м + 1 ppm
– Точность позиционирования RTK: H: ±8 мм + 1 ppm RMS; V: ±15 мм + 1 ppm RMS
– Точность ориентации: 0,2° @1 м базовая линия
– Форматы данных: RTCM V3.0/3.2 ввода NMEA 0183 output NTRIP, TCP/IP

Эхолот однолучевой
– Диапазон глубины: 0,15 м – 200 м
– Точность: ±0,01 м + 0,1% x D (D-глубина воды)
– Частота: 200 кгц
– Угол луча: 5±0,5°

Программного обеспечения
SLHydro USV:
– Управление проектом: поддержка создания проекта, приложения, и т. д.
– Система координат: система координат глобальной интеграции, поддержка преобразования координат и гриль
– Планирования миссии: планирование путевых точек/линий, настройка скорости лодки и т. д.
– Авто-пилот: путь автомат и автоматический возврат
– Echogramma: автоматического отслеживания глубины, отображение в режиме реального времени из эко
– Сбор данных: сканирование в режиме реального времени данных о местоположении и батиметрии

SLHydro Эхолота:
Программное обеспечение для пост-обработки данных. Он поддерживает импорт проекта SLHydro USV, наложение аналоговых сигналов цифровой батиметрии, выборку точек интереса, коррекцию данных и вывод различных форматов данных.

HydroBoat 1200 – технические Характеристики
– Размер: 1185 mm593 mm397 мм
– эксплуатационная Масса: 30 ~ 45 кг
– Материал: углеродное Волокно, резиновый Бампер
– Водонепроницаемость: IP67
– Antionda & Ветер: 3-го Уровня Ветра и 2-й Уровень Волн
– Датчик предотвращения столкновений: Расстояние обнаружения 10-30 метров
– Камера: Видео-всенаправленный на 360°,

Параметры Мощности и Электрические
– Тип спирали: Спираль подключить быстрый
– Мощность: 1000 вт ПОСТОЯННОГО тока Бесщеточный
– Скорость: 0,1~6 м/с
– Емкость батареи: 29,04 V/34,3 Ах (Типичная)/29,04 V/33,27 Ах(Номинальная)
– время работы от аккумулятора: в 40 км к 1,5 m/s
– Безопасность батареи: Отображение питания, Защита от высокой температуры/перегрузки по току/короткого замыкания,

Проверка Связи
– Тип: Беспроводная Технология 2,4 Ггц (1,7 км); Сети 4G
– Типы дифференциальных ГНСС: Радио; Сеть; Дифференциальный контроллер
– Режим просмотра: Ручной, Авто Пилот, Авто-Возврат
– Методы хранения данных: Поддержка одновременный для хранения на борту судна и передачи контроллеров,

GNSS
– Каналов: 1408
– Точность позиционирования
– RTK: H: ±8 мм+1 ppm ;V: ±15 мм+1 ppm;
– DGNSS: H: ±0,4 м+1 ppm;V: ±0,8 м+1 ppm;
– Одиночный: H: 1,5 м ;В: 2,5 м;
– Точность направлении: ≤0,2°
Точность времени: ≤20 нс

Эхолот однолучевой
– диапазон Частот: 200 Кгц
– Угол луча: ≤5°±0,5°
– Точность: ±0,01 м + 0,1% x D (D-Глубина Воды)
– Глубина Диапазон: 0,15 м~200 м
– Форматы Данных: NMEA Стандарт, ДЕ-25, ОДОМ, Knudsen, Bathy, Echotrac

IMU
– Частота обновления: 200 Гц
– Точность положения: <1 m/30 s
– Точность направлении: ≤2,1°/
