Программное обеспечение для проектирования систем отопления, вентиляции и кондиционирования воздуха ATH ITALIA software AUTOFLUID ARCH-00012132

Ускорьте проектирование и монтаж отопительных сетей с помощью AUTOTUBE. легко с AUTOTUBE.

Расчет, чертеж и список материалов, с графическим представлением мононити и двухпроводной:

• трубопроводы
• клапаны и аксессуары

работа с фактическими размерами в соответствии с типом, PN и materiale.

Il интеллектуальный процесс создания сетевого пути, выполненный с помощью AUTOTUBE, адаптирует дизайн к сети, которую вы отслеживаете. Приложение интуитивно предлагает наиболее подходящие варианты дизайна, что делает его использование быстрее и проще. Объекты предлагаются по запросу по мере выполнения чертежа, что устраняет необходимость в длительном поиске в библиотеке компонентов. Никогда не пропустите предложение объекта для проектирования сети, как можно более последовательно.

Основные функции:

• двухпроводное или двухпроводное строительство трубопроводных сетей в соответствии с проектными спецификациями
• стандартные базы данных для систем отопления и кондиционирования воздуха: сталь, медь, ПВХ и т. д.
• Возможность создания новых каталогов для труб
• автоматическая вставка компонентов: тройники, ответвления, локти, сокращения и т. д.
• вставка в линейные штрихи фитингов и отводов
• изменение конструкции сетей в 2D без перерисовки

изменения в нисходящей кривой, например, на уже нарисованном штрихе, даже быстрее, чем при начальном отслеживании. На уже выполненном контуре команда "изменить" позволяет заменить один объект другим очень простым способом, благодаря очень интуитивно понятной команде для другого выбора, которая учитывает уже нарисованную сеть. Вы можете заменить, перекрывая новый и удаляя старый, с помощью одной команды, без необходимости перерисовывать сеть.

Вы также можете перемещать объект без перерисовки, так как элементы ссылки автоматически адаптируются.

При удалении объекта сеть изменяется в соответствии с новой конфигурацией. Например, даже если вы устраните разрыв, трубопровод автоматически "закроется".

Упрощенный ввод текста
AUTOTUBE автоматически адаптирует тексты в соответствии с информацией о размере чертежа. Например, при нажатии на уже отслеживаемую сеть определенная техническая информация (например, диаметр) распознается и извлекается.

Приложение вставляет префиксы и суффиксы текста. Разделы отформатированы в соответствии со спецификациями.

Эти функции также включают в себя:

• создание текста на одной или нескольких линиях
• автоматический выбор количества линий
• автоматическое рисование опорных линий, рамок, стрелок, точек и т. д.
• адаптация размера ссылки и рамки при изменении текста
• выбор шрифта и его размера
• автоматическая адаптация к масштабу чертежа

быстрый расчет из отопительных
сетей AUTOTUBE имеет ряд вычислительных двигателей, которые отвечают повседневным потребностям проектировщиков систем отопления, вентиляции и кондиционирования воздуха.

• Расчет отдельного сечения трубы на основе расхода (или мощности и dT) в зависимости от типа жидкости
• расчет коэффициентов трения (vitro) для предлагаемых диаметров
• динамический расчет размеров схематизированной сети
• автоматический расчет монтажных размеров по мере определения диаметра

Кроме того, AUTOTUBE дает пользователям свободу изменять результат вычислений в соответствии с конкретными потребностями проекта.

Предварительный динамический расчет диаметров
команды AUTOTUBE” предварительный расчет " используют визуализацию, которая упрощает расчет диаметров, начиная с интерактивной схемы сети. Эта четкая и краткая схема содержит всю информацию, необходимую для рисования 2D плана этажа сети.

С помощью этого метода проектирование и рисование происходит только после указания диаметров. Это означает, что вам не нужно проектировать, вычислять, а затем перепроектировать сеть в соответствии с полученными расчетами, как это происходит со многими 3D-инструментами.

это мощный и легкий инструмент: с помощью простой схемы вычислительный механизм можно использовать для определения размера сети любого типа.

Чтобы быстро рассчитать сети систем отопления

• , нарисуйте простую схему сети с помощью команды line вашего программного обеспечения САПР.
• Введите скорость потока терминалов.
• AUTOTUBE мгновенно вычисляет диаметры каждого tratto.
• Si он получает динамическую калибровку пути: вы можете изменять значения, опробовать новые и сразу же проверить результаты, благодаря результатам вычислений, которые AUTOTUBE делает доступными сразу.

Эффективная работа
если проанализировать опыт работы в конструкторских бюро, можно обнаружить, что существует множество возможностей и возможностей для упрощения и ускорения процесса проектирования и производства технических работ, в основном состоящих из чертежей, с конечным результатом высочайшего качества.

Вот несколько примеров:

• представление пересечения двухпроводной или однопроводной сети путем” скрытия “или” разрезания " одной из ветвей всего двумя щелчками мыши.
• Восстановление размеров с одного этажа на другой
• автоматическая реконструкция разрезанного трубопровода
• работа со слоями очень легко: замораживание, перенос или блокировка
• индикации размеров и размеров намного проще, чем это необходимо с помощью САПР
• немедленные масштабные факторы
• управление толщинами и т. д.

отчет о материалах четкие и четкие данные о размерах и размерах precise

• можно найти определенную зону для выполнения метрического расчета
• автоматическое и немедленное извлечение списка трубопроводов в определенной зоне
• автоматическое и немедленное извлечение списка оборудования и различных компонентов в определенной зоне
• экспорт спецификаций из AUTOTUBE в AUTOCAD или EXCEL
• управление и автоматическая вставка атрибутов в блоки.

Автоматическое рисование предрасположений стен

• рисование отверстий в стенах или перекрытиях
• создание предрасположений со ссылкой на
• нарисованные сети рисование предрасположений без ссылки на сети
• Выбор формы предрасположения
• автоматическое определение предрасположения
• числовая идентификация отверстия и автоматическое увеличение идентификационного номера
• автоматическое обновление этикетки чертежа предрасположений
• автоматический список предрасположений с помощью функции "выбор формы предрасположения" автоматическое определение предрасположения числовая идентификация отверстия и автоматическое увеличение идентификационного номера автоматическое обновление этикетки чертежа предрасположений автоматический список экспорт в AUTOCAD или EXCEL.

Исключительно четкие планы этажей сетей отопительных
систем нумерация страниц чертежей и создание номенклатур происходит автоматически и незамедлительно:

• автоматическая вставка форматов и картушей
• создание видов с автоматическим масштабированием
• быстрая вставка спецификаций материалов
• упрощенное изменение масштаба в различных видах
• автоматическая вставка имени файла, пути к файлу в картуше сохранение и список XREF, связанных с

стрелки
вертикальных каналов:

• рисование и автоматическое позиционирование стрелок, указывающих проникновение в пол и направление потока.
• Автоматическое изменение ориентации стрелок

горизонтальные
трубопроводы горизонтальные трубопроводы:

• указание направления жидкости
• указание склонов
• управление выделенными слоями.

Полная параметризация для максимальной скорости проектирования
первоначальные настройки AUTOTUBE были усовершенствованы в ходе эволюции приложения на основе многолетнего опыта. Тем не менее, каждый пользователь в каждом офисе работает по-разному, благодаря своему собственному опыту. Для этого, чтобы обеспечить максимальную производительность, приложение может быть настроено абсолютно personale.

Ad пример:

• распознавание настроек файла .DWG, который при открытии автоматически загружает их, возобновляя их с последних изменений
• настройка масштаба чертежа
• настройка имен и цветов слоев
• настройка конфигурации различных типов линий
• настройка штриховок для символов покрытий (изоляция и т. д.)
• возможность автоматической настройки масштабов и управления преобразованиями между объектным и бумажным пространством (автоматизация возможна,но не обязательна)
• возможность установки единиц измерения чертежа и расчетов
• возможность настройки и адаптации графических аспектов.
• И многое другое ...

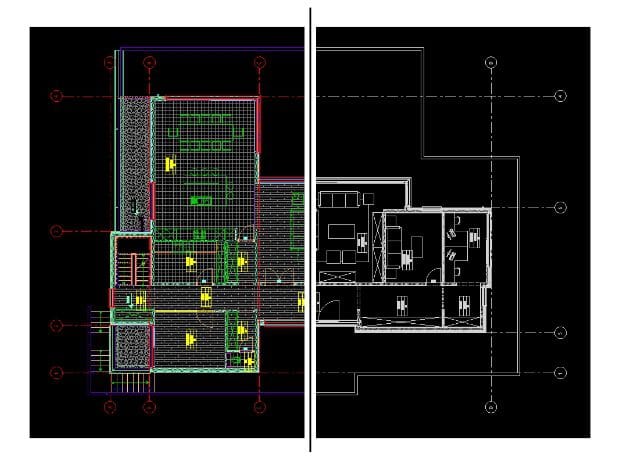

простая и безопасная обработка фоновых планов для работы

• цвета объектов
• цвета размера слоя
• обнуление координат Z
• изоляция текста, штриховки, размеров и т. д.
• управление шрифтами
• возможность интеллектуального переименования слоев для сортировки
• управление измерительной системой (метрической/ англосаксонский)
• управление толщинами линий, лестниц и т. д.

управление слоями
благодаря большой гибкости в управлении слоями проекта возможны все названия и все структуры; с AUTOTUBE их управление простое и оптимизированное:

• ПО ТИПУ сети, в зависимости от режима однослойного представления или двухпроводный, всегда очень гибкий.
• По типу графического объекта (сети, оборудование, аксессуары и т. д.).

Графические переменные
каждый дизайнер / дизайнер имеет свой собственный способ работы, который всегда является результатом их опыта, накопленного в этой области. Чтобы облегчить эту работоспособность, AUTOTUBE позволяет настроить:

• графическое представление внешнего вида различных трубопроводов reti.
• La представление текстов, их размеров, стрелок направления и пересечений сетей tubi.

La управление пропорциональностью, в зависимости от масштаба вывода, также улучшает читаемость обработанного. Например. Регулируются:

• диаметры вертикальных труб
• , толщина линий
• , размеры стрелок
• , размеры нагревательных
• элементов и многие другие графические элементы.

Вычислительные переменные
для ускорения и настройки расчетов можно изменить некоторые переменные, такие как:

• коэффициенты шероховатости материала
• единицы измерения расхода и потерь давления.

Autofluid это новый инструмент для проектирования и расчета систем отопления, вентиляции и кондиционирования воздуха, предназначенный для специалистов по теплотехнике, работающих в области систем кондиционирования, отопления и охлаждения, гидро-санитарии (приведение и выхлоп) и медицинских газов. Основная цель программного обеспечения, разделенного на несколько модулей, заключается в том, чтобы резко сократить время, необходимое для разработки высокопрофессиональных чертежей, которые позволяют исключительно четкое и функциональное представление проекта.
Модули (каналы-AutoGAINE, трубопроводы-AutoTUBE, сантехнические системы-AutoSAN, автоматическое создание секций-AutoCOUPE, расчет потерь давления-DZETACAD, программное обеспечение 3D BIM-AutoBIM3Dxport) являются исключительными операционными инструментами для облегчения работы инженерных студий, которые также могут настраивать все чертежные работы в соответствии с различными этапами процесса проектирования. Легкость и гибкость, с которыми вы можете работать, является результатом многолетнего опыта работы в отрасли. С помощью нескольких щелчков мыши вы автоматически вводите компоненты, терминалы, распределительные сети, описательные тексты и таблицы. Можно рассчитать потери давления и получить полные спецификации материалов.
Всегда в актуальном состоянии: гарантированная функциональность и эффективность
производительность Autofluid всегда выше. Благодаря постоянному развитию программного обеспечения Autofluid 10 отвечает всем графическим потребностям теплотехнического дизайнера. Интерфейс и структура модулей позволяют легко соединяться с модулями расчета потерь давления, создавать пользовательские секции и легко преобразовывать сети, нарисованные в 2D, в сети, отображаемые в 3D, для быстрой интеграции в модели BIM.
Autofluid, лидер на международном рынке
с более чем 13 000 лицензий по всему пути, Autofluid представлен в Италии как приложение основных графических платформ, используемых в профессиональных студиях и установочных компаниях. Благодаря исключительной производительности программного обеспечения производительность операторов повышается, а качество обработки не имеет себе равных.
Индивидуальные учебные курсы
несмотря на то, что программное обеспечение поставляется с очень четкой документацией, важно, чтобы пользователи могли иметь персонализированный учебный сервис, который позволит вам полностью узнать приложения, чтобы в полной мере и быстро воспользоваться всеми функциями.
