Разъем для перекрытия TECNARIA BASE ARCH-00023093

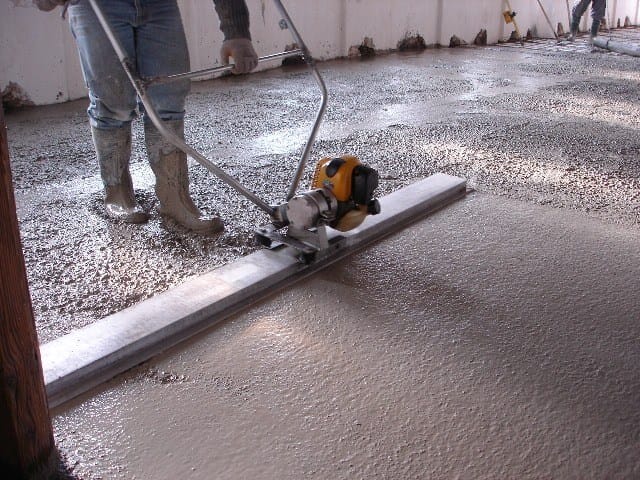

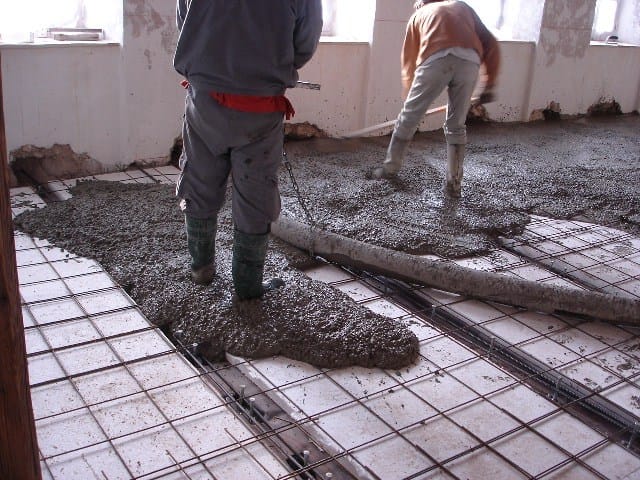

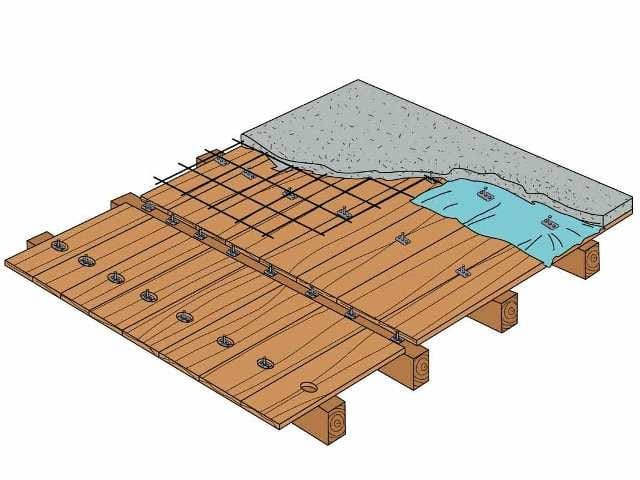

Соединители tecnaria для колышков и кошек позволяют восстанавливать старые деревянные перекрытия или изготавливать новые деревянные перекрытия с высокими эксплуатационными характеристиками. Наложение тонкой железобетонной плиты на деревянную конструкцию позволяет повысить несущую способность и жесткость перекрытия. Соединители играют важную роль в том, что они позволяют древесине и бетону сотрудничать друг с другом. loro.
La смешанная структура дерево-бетон лучше, чем структура только древесины, поскольку она более жесткая и прочная: она также улучшает антисейсмическое поведение, поскольку достигается жесткая плоскость, способная распределять горизонтальные сейсмические действия.

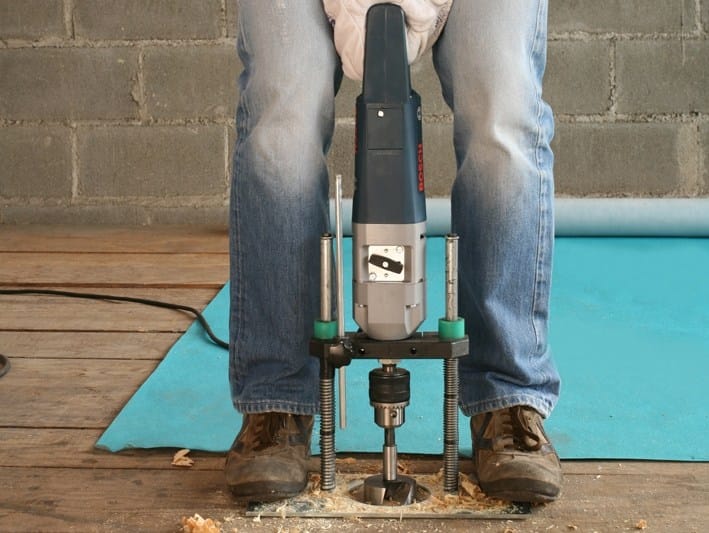

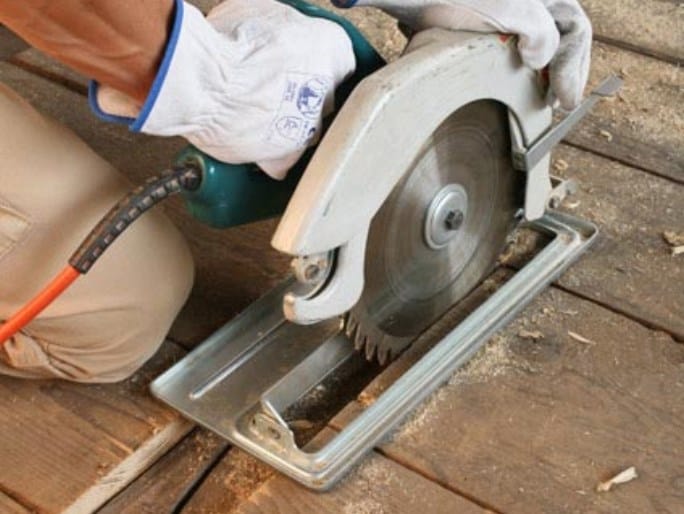

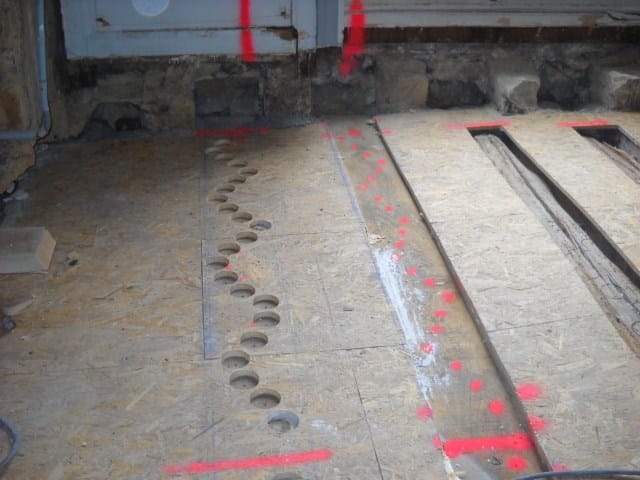

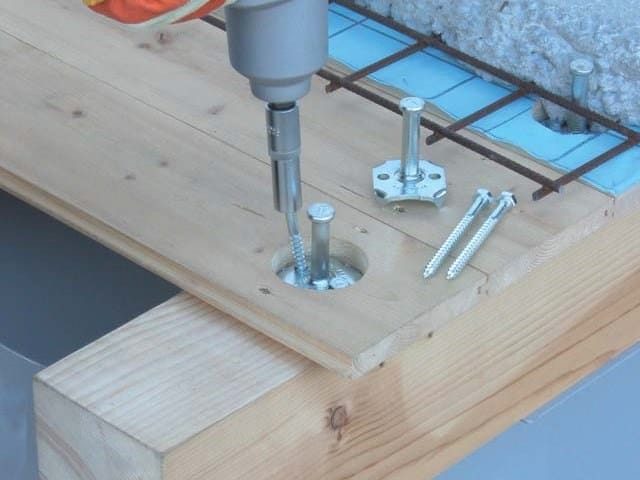

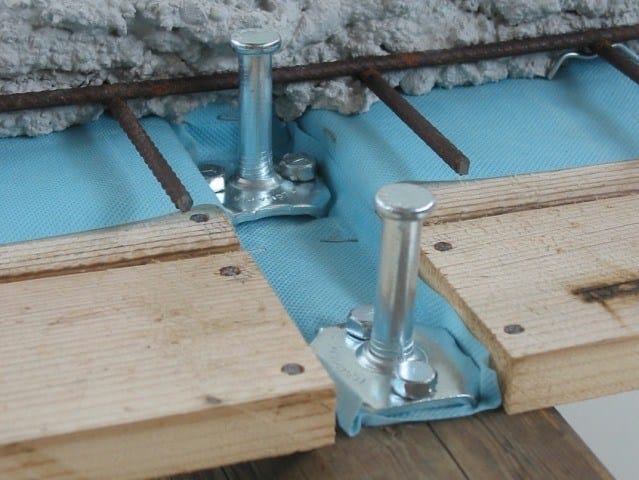

Соединители TECNARIA “BASE " с двумя винтами 8 мм были разработаны и тщательно протестированы, чтобы наилучшим образом реализовать соединение между деревянными и бетонными конструкциями. Они особенно подходят для использования в новых перекрытиях; обычно они крепятся в непосредственном контакте с несущей балкой из дерева, что обеспечивает значительную жесткость перекрытия. Таким образом, они требуют, чтобы отверстие в ассито было просверлено или вырезано непрерывно.

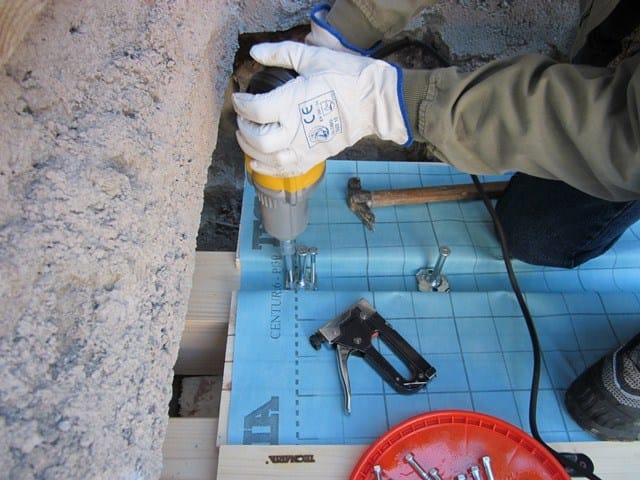

Эффективность соединителя обеспечивается прочной опорной плитой с четырьмя кошками в качестве опоры колышка, что позволяет очень хорошо поглощать усилия при резке. Многочисленные лабораторные испытания показали абсолютную эффективность этого средства. Укладка сухой очень проста.

Смешанные и сейсмостойкие перекрытия
связь между каменными стенами и перекрытием представляет собой первичное антисейсмическое усиление для существующих зданий.
Перекрытия часто являются частью зданий, построенных без каких-либо антисейсмических критериев. Балки, составляющие перекрытие, часто просто
опираются на свои места, создавая соединение, которое работает только за счет трения. При сильном сейсмическом воздействии происходит одновременное движение вверх и в сторону; в этом случае трение теряет эффективность, и балки могут соскользнуть со стен. Поперечная тяга легко может вызвать вращения вне вертикальной плоскости стен, которые не удерживаются insieme.
Il
если стены не соединены друг с другом, максимальная сейсмостойкость-это только то, что связано с отдельными частями; если они правильно соединены, вы получите эффект увеличения сопротивления, обусловленный поведением коробки. Стены остаются соединенными вертикально и могут развивать свою устойчивость к сейсмическому толчку.
См. раздел, посвященный эпоксидным смолам TECNARIA RTEC400 для ограничения стельки-кладки с помощью стержней с улучшенной адгезией.

Элемент спецификации

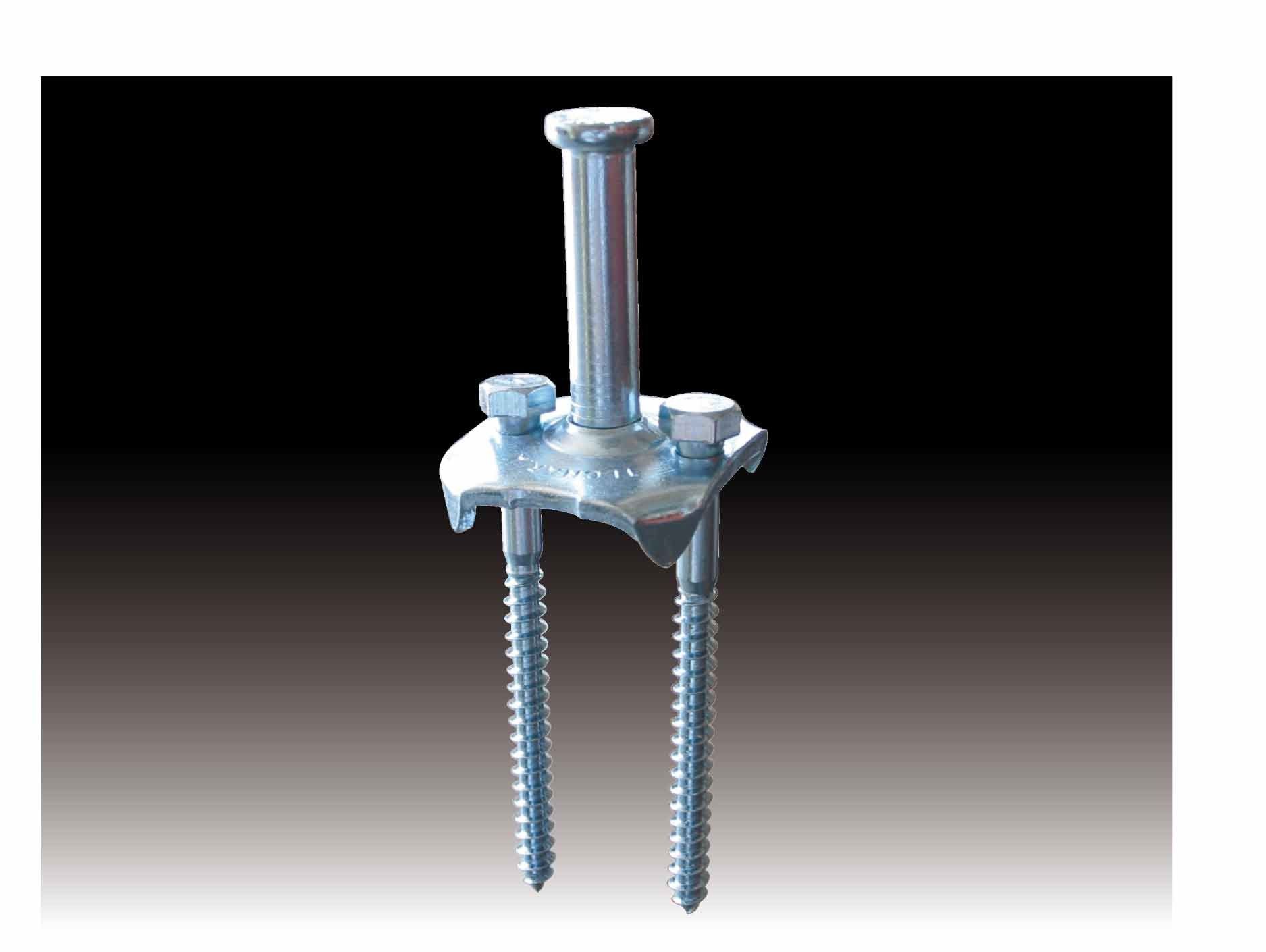

соединительный штифт состоит из опорной плиты 50 X 50 X 4 мм, отлитой в форму кошки, с двумя отверстиями, действующими при прохождении двух болтов Ø 8 мм, с нижней головкой ствола-конической, хвостовик из оцинкованной стали Ø 12 мм, соединенный с пластиной с помощью холодного следа. Доступные высоты хвостовика: 30, 40, 60, 70, 80, 105, 125, 150, 175 длина винтов: 70, 100 и 120 мм
